Udźwigi od 1,0t do 5,0t

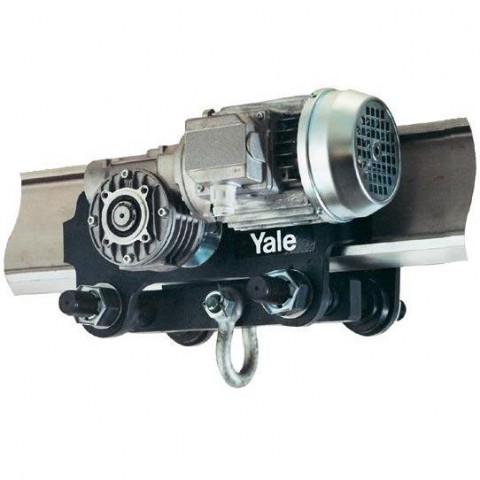

Podwieszane wózki elektryczne VTE-U (jedna predkośc jazdy) i VTEF-U (dwie prędkości jazdy) są przeznaczone do transportowania ładunków wzdłuż belki jezdnej. Wyposażone są w szaklę przyłączeniową, na której wieszany jest transprtowany materiał. Gwintowane sworznie łaczące boki wózka zapewniają łatwy montaż wózka na belce jezdnej . Napęd poprzez samohamowną przekładnię ślimakową powoduje równomierny start i hamowanie. Napięcie zasilające - 400V, 3fazy, 50Hz., sterowanie 42V. Stopień zabezpieczenia: silnika - IP55, kasety sterowniczej - IP65, standardowa długość przewody kasety - 3,0m. Maksymalna temperatura pracy wózka - 40oC.
Opcje wyposażenia:
- napięcie zasilania 230V (jedna prędkość jazdy)
- napięcie sterowania 230V
- odboje gumowe
- inna długośc przewodu sterowniczego kasety
- predkość jazdy wózka 11,0 i 11,0/2,8 m/min dla VTE/VTEF-U 1000 kg i 2000 kg
Charakterystyka techniczna
Typ wózka | Udźwig | Vj | MocJ | Rmin | Szerokości belki – b | Grubość półki – tmax | Masa |
kg | m/min | kW | m | mm | mm | kg | |
VTE 1-A18/U 3,0m 400/42V | 1000,0 | 18,0 | 0,18 | 0,9 | 58,0-180,0 | 19,0 | 19,5 |
VTEF 1-A18/U 3,0m 400/42V | 1000,0 | 18,0/4,5 | 0,18/0,06 | 0,9 | 58,0-180,0 | 19,0 | 25,2 |
VTE 2-A18/U 3,0m 400/42V | 2000,0 | 18,0 | 0,18 | 1,2 | 58,0-180,0 | 19,0 | 26,0 |
VTEF 2-A18/U 3,0m 400/42V | 2000,0 | 18,0/4,5 | 0,18/0,06 | 1,2 | 58,0-180,0 | 19,0 | 30,2 |
VTE 3-A11/U 3,0m 400/42V | 3000,0 | 18,0 | 0,37 | 1,5 | 74,0-180,0 | 27,0 | 51,0 |
VTEF 3-A11/U 3,0m 400/42V | 3000,0 | 11,0/2,8 | 0,3/0,09 | 1,5 | 74,0-180,0 | 27,0 | 53,0 |
VTE 5-A11/U 3,0m 400/42V | 5000,0 | 11,0 | 0,37 | 2,0 | 98,0-180,0 | 27,0 | 77,0 |
VTEF 5-A11/U 3,0m 400/42V | 5000,0 | 11,0/2,8 | 0,3/0,09 | 2,0 | 98,0-180,0 | 27,0 | 80,0 |
VTE 1-B18/U 3,0m 400/42V | 1000,0 | 18,0 | 0,18 | 0,9 | 180,0-300,0 | 19,0 | 19,5 |
VTEF 1-B18/U 3,0m 400/42V | 1000,0 | 18,0/4,5 | 0,18/0,06 | 0,9 | 180,0-300,0 | 19,0 | 25,2 |
VTE 2-B18/U 3,0m 400/42V | 2000,0 | 18 | 0,18 | 1,2 | 180,0-300,0 | 19,0 | 26,0 |
VTEF 2-B18/U 3,0m 400/42V | 2000,0 | 18,0/4,5 | 0,18/0,06 | 1,5 | 180,0-300,0 | 19,0 | 30,2 |
VTE 3-B11/U 3,0m 400/42V | 3000,0 | 11,0 | 0,37 | 1,4 | 180,0-300,0 | 27,0 | 51,0 |
VTEF 3-B11/U 3,0m 400/42V | 3000,0 | 11,0/2,8 | 0,3/0,09 | 1,4 | 180,0-300,0 | 27,0 | 53,0 |
VTE 5-B11/U 3,0m 400/42V | 5000,0 | 11,0 | 0,37 | 1,8 | 180,0-300,0 | 27,0 | 77,0 |
VTEF 5-B11/U 3,0m 400/42V | 5000,0 | 11,0/2,8 | 0,3/0,09 | 1,8 | 180,0-300,0 | 27,0 | 80,0 |
