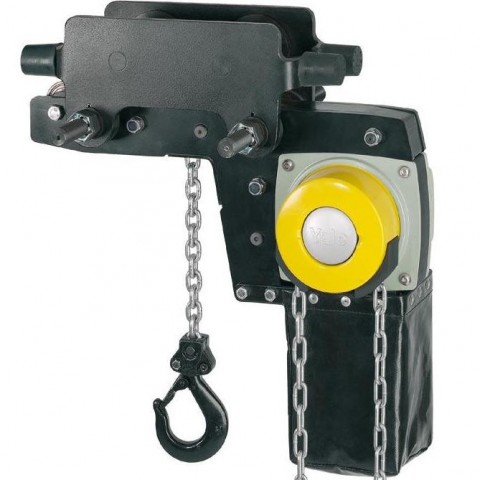

Wciągniki łańcuchowe z napędem ręcznym łańcuchowym typu YL LHP i YL LHG są wciągnikami niskiej zabudowy. Zbudowane na bazie wciągników YL IT(możliwość obrotu głowicy o 360°) umożliwiają maksymalne wykorzystanie wysokości podnoszenia. Wciągniki YL LHP i YL LHG znajdują zastosowanie jako wyposażenie stanowisk pracy w zakładach produkcyjnych i remontowych.
Wciągnik YL LHP 500 do YL LHP 3000
Udźwigi od 500,0 kg do 3000,0 kg
Charakterystyka techniczna
| Typ | Nr katalogowy | Udźwig | Układ cięgien | Wielkość | Szerokość półki | Grubość półki | Promień toru | Masa*) | Masa*) |
| maks. | min. | z hamulcem | |||||||
| kg | mm | mm | m | kg | kg | ||||
| YL LHP 500 | 01303.079501 | 500,0 | 1/1 | A | 60,0 - 180,0 | 19,0 | 0,9 | 27,0 | 33,0 |
| YL LHP 1000 | 01303.079518 | 1000,0 | 1/1 | A | 70,0 - 180,0 | 19,0 | 0,9 | 35,0 | 43,0 |
| YL LHP 2000 | 01303.079525 | 2000,0 | 1/1 | A | 82,0 - 180,0 | 19,0 | 1,2 | 61,0 | 69,0 |
| YL LHP 3000 | 01303.079532 | 3000,0 | 1/1 | A | 100,0 -180,0 | 19,0 | 1,5 | 107,0 | 116,0 |
| YL LHP 500 | - | 500,0 | 1/1 | B | 180,0 - 300,0 | 19,0 | 0,9 | 27,0 | 34,0 |
| YL LHP 1000 | - | 1000,0 | 1/1 | B | 180,0 - 300,0 | 19,0 | 0,9 | 36,0 | 44,0 |
| YL LHP 2000 | - | 2000,0 | 1/1 | B | 180,0 - 300,0 | 19,0 | 1,2 | 62,0 | 70,0 |
| YL LHP 3000 | - | 3000,0 | 1/1 | B | 180,0 - 300,0 | 19,0 | 1,4 | 109,0 | 118,0 |
*) Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m

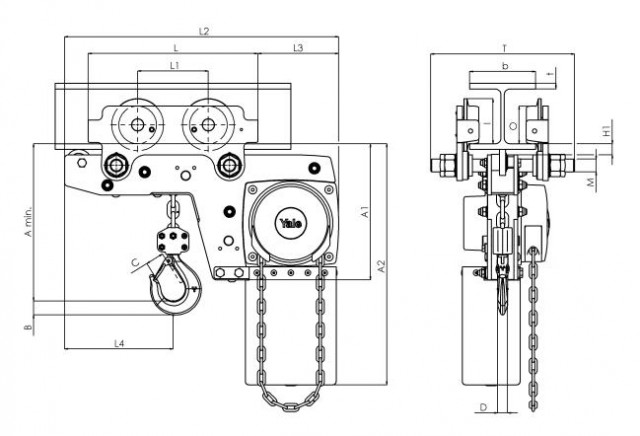

| Wymiary | Amin. | A1 | A2 | B | C | D | H1 | I | L | L1 | L2 | L3 | L4 | M | 0 | T (A) | T (B) |
| Typ | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| YL LHP 500 | 188,0 | 223,0 | 381,0 | 17,0 | 24,0 | 14,0 | 24,0 | 72,0 | 270,0 | 130,0 | 444,0 | 124,0 | 184,0 | M 18 | 60,0 | 280,0 | 400,0 |
| YL LHP 1000 | 211,0 | 250,0 | 427,0 | 22,0 | 29,0 | 19,0 | 24,0 | 72,0 | 310,0 | 130,0 | 488,0 | 135,0 | 201,0 | M 22 | 60,0 | 290,0 | 410,0 |
| YL LHP 2000 | 264,0 | 289,0 | 511,0 | 30,0 | 35,0 | 22,0 | 24,0 | 96,0 | 360,0 | 150,0 | 582,0 | 172,0 | 230,0 | M 27 | 80,0 | 305,0 | 425,0 |
| YL LHP 3000 | 316,0 | 346,0 | 614,0 | 38,0 | 40,0 | 30,0 | 32,0 | 131,0 | 445,0 | 180,0 | 690,0 | 203,0 | 265,0 | M 30 | 112,0 | 320,0 | 440,0 |
Wciągnik YL LHP 5000
Udźwig 5000,0 kg
Charakterystyka techniczna
| Typ | Nr katalogowy | Udźwig | Układ cięgien | Wielkość | Szerokość półki | Grubość półki | Promień toru | Masa*) | Masa*) |
| maks. | min. | z hamulcem | |||||||
| kg | mm | mm | m | kg | kg | ||||
| YL LHP 5000 | 01303.079549 | 5000,0 | 2/1 | A | 110,0 – 180,0 | 27,0 | 2,0 | 152,0 | 162,0 |
| YL LHP 5000 | - | 5000,0 | 2/1 | B | 180,0 - 300,0 | 27,0 | 1,8 | 156,0 | 166,0 |
*) Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m

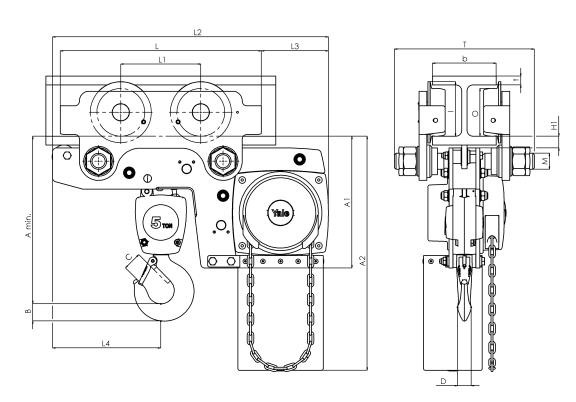

| Wymiary | Amin. | A1 | A2 | B | C | D | H1 | I | L | L1 | L2 | L3 | L4 | M | 0 | T (A) | T (B) |
| Typ | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| YL LHP 5000 | 425,0 | 345,0 | 612,0 | 45,0 | 47,0 | 37,0 | 31,0 | 143,0 | 525,0 | 209,0 | 720,0 | 175,0 | 283,0 | M 42 | 125,0 | 364,0 | 484,0 |
Wciągnik YL LHP 10000
Udźwig 10000,0 kg
Charakterystyka techniczna
| Typ | Nr katalogowy | Udźwig | Układ cięgien | Wielkość | Szerokość półki | Grubość półki | Promień toru | Masa*) | Masa*) |
| maks. | min. | z hamulcem | |||||||
| kg | mm | mm | m | kg | kg | ||||
| YL LHP 10000 | - | 10000,0 | 3/1 | A | 125,0 -180,0 | 40,0 | 1,8 | - | - |
| YL LHP 10000 | - | 10000,0 | 3/1 | B | 180,0 - 310,0 | 40,0 | 1,8 | - | - |
*) Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m

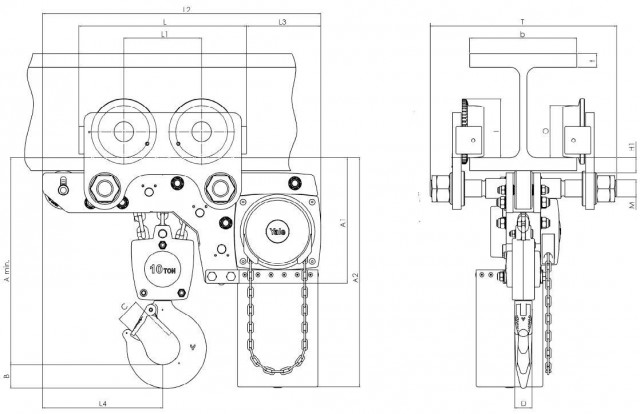

| Wymiary | Amin. | A1 | A2 | B | C | D | H1 | I | L | L1 | L2 | L3 | L4 | M | 0 | T (A) | T (B) |
| Typ | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| YL LHP 10000 | 565,0 | 365,0 | 665,0 | 68,0 | 68,0 | 50,0 | 45,0 | 170,0 | 485,0 | 225,0 | 805,0 | 215,0 | 348,0 | M 48 | 150,0 | 440,0 | 540,0 |
Wciągnik YL LHG 500 do YL LHG 3000
Udźwigi od 500,0 kg do 3000,0 kg
Charakterystyka techniczna
| Typ | Nr katalogowy | Udźwig | Układ cięgien | Wielkość | Szerokość półki | Grubość półki | Promień toru | Masa*) | Masa*) |
| maks. | min. | z hamulcem | |||||||
| kg | mm | mm | m | kg | kg | ||||
| YL LHG 500 | 01303.079556 | 500,0 | 1/1 | A | 60,0 - 180,0 | 19,0 | 0,9 | 31,0 | 38,0 |
| YL LHG 1000 | 01303.079563 | 1000,0 | 1/1 | A | 70,0 - 180,0 | 19,0 | 0,9 | 40,0 | 48,0 |
| YL LHG 2000 | 01303.079570 | 2000,0 | 1/1 | A | 82,0 - 180,0 | 19,0 | 1,2 | 65,0 | 73,0 |
| YL LHG 3000 | 01303.079587 | 3000,0 | 1/1 | A | 100,0 - 180,0 | 19,0 | 1,5 | 112,0 | 121,0 |
| YL LHG 500 | - | 500,0 | 1/1 | B | 180,0 - 300,0 | 19,0 | 0,9 | 32,0 | 38,0 |
| YL LHG 1000 | - | 1000,0 | 1/1 | B | 180,0 - 300,0 | 19,0 | 0,9 | 41,0 | 49,0 |
| YL LHG 2000 | - | 2000,0 | 1/1 | B | 180,0 - 300,0 | 19,0 | 1,2 | 67,0 | 75,0 |
| YL LHG 3000 | - | 3000,0 | 1/1 | B | 180,0 - 300,0 | 19,0 | 1,4 | 114,0 | 123,0 |
*) Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m

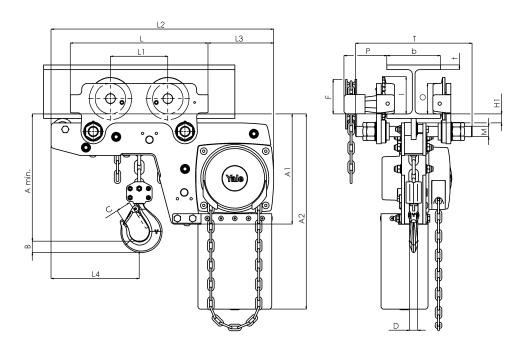

| Wymiary | Amin. | A1 | A2 | B | C | D | F | H1 | I | L | L1 | L2 | L3 | L4 | M | O | P | T (A) | T (B) |
| Typ | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| YL LHG 500 | 188,0 | 223,0 | 381,0 | 17,0 | 24,0 | 14,0 | 92,0 | 24,0 | 77,0 | 270,0 | 130,0 | 444,0 | 124,0 | 184,0 | M 18 | 60,0 | 108,0 | 280,0 | 400,0 |
| YL LHG 1000 | 211,0 | 250,0 | 427,0 | 22,0 | 29,0 | 19,0 | 92,0 | 24,0 | 77,0 | 310,0 | 130,0 | 488,0 | 135,0 | 201,0 | M 22 | 60,0 | 110,0 | 290,0 | 410,0 |
| YL LHG 2000 | 264,0 | 289,0 | 511,0 | 30,0 | 35,0 | 22,0 | 91,0 | 24,0 | 98,0 | 360,0 | 150,0 | 582,0 | 172,0 | 230,0 | M 27 | 80,0 | 112,0 | 305,0 | 425,0 |
| YL LHG 3000 | 316,0 | 346,0 | 614,0 | 38,0 | 40,0 | 30,0 | 107,0 | 32,0 | 133,0 | 445,0 | 180,0 | 690,0 | 203,0 | 265,0 | M 30 | 112,0 | 112,0 | 320,0 | 440,0 |
Wciągnik YL LHG 5000
Udźwig 5000,0 kg
Charakterystyka techniczna
| Typ | Nr katalogowy | Udźwig | Układ cięgien | Wielkość | Szerokość półki | Grubość półki | Promień toru | Masa*) | Masa*) |
| maks. | min. | z hamulcem | |||||||
| kg | mm | mm | m | kg | kg | ||||
| YLLHG 5000 | 01303.079594 | 5000,0 | 2/1 | A | 110,0 - 180,0 | 27,0 | 2,0 | 157,0 | 167,0 |
| YLLHG 5000 | - | 5000,0 | 2/1 | B | 180,0 - 300,0 | 27,0 | 1,8 | 161,0 | 171,0 |
*) Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m

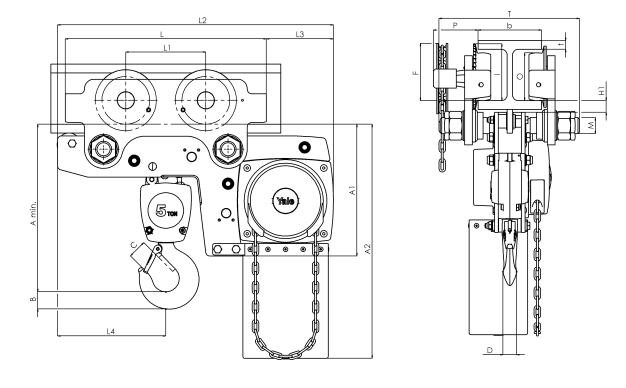

| Wymiary | Amin. | A1 | A2 | B | C | D | F | H1 | I | L | L1 | L2 | L3 | L4 | M | O | P | T (A) | T (B) |
| Typ | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| YL LHG 5000 | 425,0 | 345,0 | 612,0 | 45,0 | 47,0 | 37,0 | 150,0 | 31,0 | 149,0 | 525,0 | 209,0 | 720,0 | 175,0 | 283,0 | M 42 | 125,0 | 117,0 | 364,0 | 484,0 |
Wciągnik YL LHG 10000
Udźwig 10000,0 kg
Charakterystyka techniczna
| Typ | Nr katalogowy | Udźwig | Układ cięgien | Wielkość | Szerokość półki | Grubość półki | Promień toru | Masa*) | Masa*) |
| maks. | min. | z hamulcem | |||||||
| kg | mm | mm | m | kg | kg | ||||
| YLLHG 10000 | - | 10000,0 | 3/1 | A | 125,0 - 180,0 | 40,0 | 1,8 | 230,0 | - |
| YLLHG 10000 | - | 10000,0 | 3/1 | B | 180,0 - 310,0 | 40,0 | 1,8 | 232,0 | - |
*) Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m

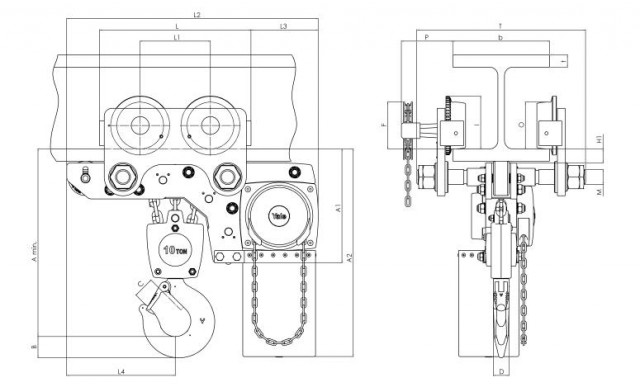

| Wymiary | Amin. | A1 | A2 | B | C | D | F | H1 | I | L | L1 | L2 | L3 | L4 | M | O | P | T (A) | T (B) |
| Typ | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| YL LHG 10000 | 565,0 | 365,0 | 665,0 | 68,0 | 68,0 | 50,0 | 150,0 | 45,0 | 170,0 | 485,0 | 225,0 | 805,0 | 215,0 | 348,0 | M 48 | 150,0 | 165,0 | 440,0 | 540,0 |
