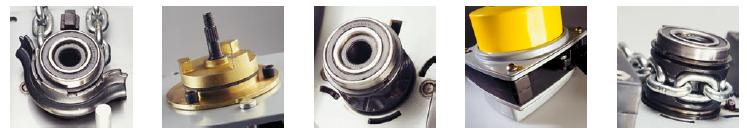

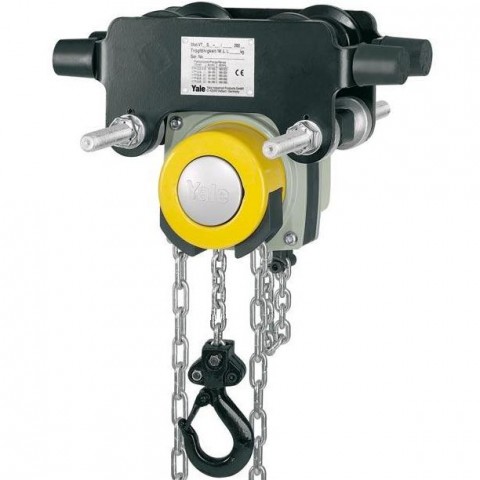

Wciągniki łańcuchowe z napędem ręcznym łańcuchowym typu YL ITP i YLITG to nowa generacja przejezdnych wciągników łańcuchowych z napędem ręcznym firmy YALE. Opatentowane rozwiązanie głowicy łańcucha prowadzącego (możliwość obrotu głowicy o 360°) umożliwia pracę wciągników w ciężkich warunkach. Wciągniki YL ITP i YL ITG znajdują zastosowanie jako wyposażenie stanowisk pracy w zakładach produkcyjnych i remontowych.

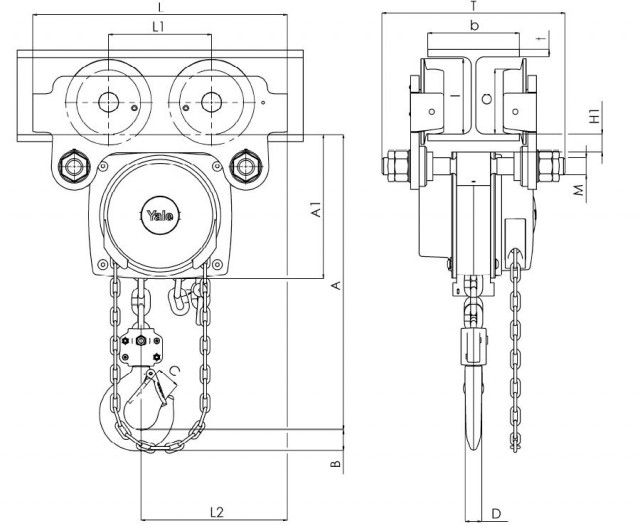

Wciągniki YL ITP 500 do YL ITP 3000
Udźwigi od 500,0kg do 3000,0kg
Charakterystyka techniczna
| Typ | Nr katalogowy | Udźwig | Układ cięgien | Wielkość | Szerokość półki - b |
Grubość półki - t |
Promień toru | Masa*) | Masa*) |
| maks. | min. | z hamulcem | |||||||
| kg | mm | mm | m | kg | kg | ||||
| YLITP 500 | 01303.079006 | 500,0 | 1/1 | A | 50,0 – 180,0 | 19,0 | 0,90 | 20,0 | 26,0 |
| YLITP 1000 | 01303.079013 | 1000,0 | 1/1 | A | 50,0 – 180,0 | 19,0 | 0,90 | 27,0 | 35,0 |
| YLITP 2000 | 01303.079020 | 2000,0 | 1/1 | A | 58,0 – 180,0 | 19,0 | 1,15 | 44,0 | 52,0 |
| YLITP 3000 | 01303.079037 | 3000,0 | 1/1 | A | 74,0 – 180,0 | 27,0 | 1,50 | 77,0 | 86,0 |
| YLITP 500 | - | 500,0 | 1/1 | B | 180,0 – 310,0 | 19,0 | 0,90 | 21,0 | 27,0 |
| YLITP 1000 | - | 1000,0 | 1/1 | B | 180,0 – 310,0 | 19,0 | 0,90 | 29,0 | 37,0 |
| YLITP 2000 | - | 2000,0 | 1/1 | B | 180,0 – 310,0 | 19,0 | 1,15 | 46,0 | 54,0 |
| YLITP 3000 | - | 3000,0 | 1/1 | B | 180,0 – 310,0 | 27,0 | 1,40 | 79,0 | 88,0 |
*) Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m
| Wymiary | Amin. | A1 | B | C | D | H1 | I | L | L1 | L2 | M | O | T (Wielkość A) | T (Wielkość B) |
| Typ | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| YLITP 500 | 245,0 | 158,0 | 17,0 | 24,0 | 14,0 | 24,5 | 71,5 | 270,0 | 130,0 | 159,0 | M 18 | 60,0 | 280,0 | 400,0 |
| YLITP 1000 | 272,0 | 178,0 | 22,0 | 29,0 | 19,0 | 24,0 | 71,5 | 310,0 | 130,0 | 175,0 | M 22 | 60,0 | 290,0 | 410,0 |
| YLITP 2000 | 323,0 | 205,5 | 30,0 | 35,0 | 22,0 | 23,5 | 95,5 | 360,0 | 150,0 | 207,0 | M 27 | 80,0 | 305,0 | 425,0 |
| YLITP 3000 | 382,0 | 252,0 | 38,0 | 40,0 | 30,0 | 32,0 | 131,0 | 445,0 | 180,0 | 256,0 | M 30 | 112,0 | 320,0 | 440,0 |

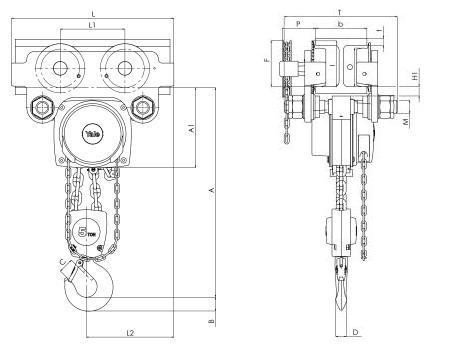

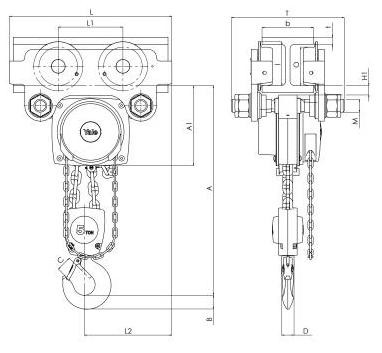

Wciągniki YL ITP 5000
Udźwig 5000,0kg
Charakterystyka techniczna
| Typ | Nr katalogowy | Udźwig | Układ cięgien | Wielkość | Szerokość półki | Grubość półki | Promień toru | Masa*) | Masa*) |
| maks. | min. | z hamulcem | |||||||
| kg | kg | mm | mm | m | kg | kg | |||
| YLITP 5000 | 01303.079044 | 5000,0 | 2/1 | A | 98,0 – 180,0 | 27,0 | 2,00 | 125,0 | 135,0 |
| YLITP 5000 | - | 5000,0 | 2/1 | B | 180,0 – 310,0 | 27,0 | 1,80 | 129,0 | 139,0 |
*) Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m
| Wymiary | Amin. | A1 | B | C | D | H1 | I | L | L1 | L2 | M | O | T (Wielkość A) | T (Wielkość B) |
| Typ | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| YLITP 5000 | 550,0 | 260,5 | 45,0 | 47,0 | 37,0 | 30,5 | 142,5 | 525,0 | 209,0 | 283,0 | M 42 | 125,0 | 364,0 | 484,0 |

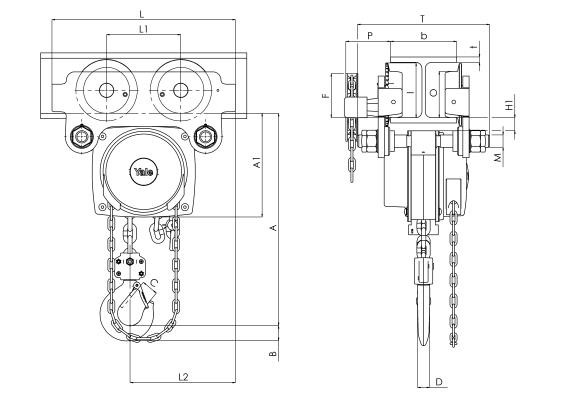

Wciągniki YL ITG 500 do YL ITG 3000
Udźwigi od 500,0kg do 3000,0kg
Charakterystyka techniczna
| Typ | Nr katalogowy | Udźwig | Układ cięgien | Wielkość | Szerokość półki | Grubość półki | Promień toru | Masa*) | Masa*) |
| maks. | min. | z hamulcem | |||||||
| kg | mm | mm | m | kg | kg | ||||
| YL ITG 500 | 01303.079051 | 500,0 | 1/1 | A | 50,0 – 180,0 | 19,0 | 0,90 | 24,0 | 31,0 |
| YL ITG 1000 | 01303.079068 | 1000,0 | 1/1 | A | 50,0 – 180,0 | 19,0 | 0,90 | 32,0 | 40,0 |
| YL ITG 2000 | 01303.079099 | 2000,0 | 1/1 | A | 58,0 – 180,0 | 19,0 | 1,15 | 49,0 | 57,0 |
| YL ITG 3000 | 01303.079075 | 3000,0 | 1/1 | A | 74,0 – 180,0 | 27,0 | 1,50 | 82,0 | 91,0 |
| YL ITG 500 | - | 500,0 | 1/1 | B | 180,0 – 310,0 | 19,0 | 0,90 | 25,0 | 32,0 |
| YL ITG 1000 | - | 1000,0 | 1/1 | B | 180,0 – 310,0 | 19,0 | 0,90 | 33,0 | 41,0 |
| YL ITG 2000 | - | 2000,0 | 1/1 | B | 180,0 – 310,0 | 19,0 | 1,15 | 50,0 | 58,0 |
| YL ITG 3000 | - | 3000,0 | 1/1 | B | 180,0 – 310,0 | 27,0 | 1,40 | 84,0 | 93,0 |
*) Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m
| Wymiary | Amin. | A1 | B | C | D | F | H1 | I | L | L1 | L2 | M | O | P | T (A) | T (B) |
| Typ | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| YL ITG 500 | 245,0 | 158,0 | 17,0 | 24,0 | 14,0 | 92,0 | 24,5 | 76.5 | 270,0 | 130,0 | 159,0 | M 18 | 60,0 | 108,0 | 280,0 | 400,0 |
| YL ITG 1000 | 272,0 | 178,0 | 22,0 | 29,0 | 19,0 | 92,0 | 24,0 | 76.5 | 310,0 | 130,0 | 175,0 | M 22 | 60,0 | 110,0 | 290,0 | 410,0 |
| YL ITG2000 | 323,0 | 205.5 | 30,0 | 35,0 | 22,0 | 91,0 | 23,5 | 98,0 | 360,0 | 150,0 | 207,0 | M 27 | 80,0 | 112,0 | 305,0 | 425,0 |
| YL ITG 3000 | 382,0 | 252,0 | 38,0 | 40,0 | 30,0 | 107,0 | 32,0 | 132.5 | 445,0 | 180,0 | 256,0 | M 30 | 112,0 | 112,0 | 320,0 | 440,0 |
Wciągniki YL ITG 5000
Udźwig 5000,0kg
Charakterystyka techniczna
| Typ | Nr katalogowy | Udźwig | Układ cięgien | Wielkość | Szerokość półki | Grubość półki | Promień toru | Masa*) | Masa*) |
| maks. | min. | z hamulcem | |||||||
| kg | mm | mm | m | kg | kg | ||||
| YL ITG 10000 | 01303.080996 | 10000,0 | 3/1 | B | 125,0 – 310,0 | 40,0 | 1,80 | 202,0 | 207,0 |
*) Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m
| Wymiary | Amin. | A1 | B | C | D | F | H1 | I | L | L1 | L2 | M | O | P | T (B) |
| Typ | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| YL ITG 5000 | 550,0 | 260.5 | 45,0 | 47,0 | 37,0 | 149.5 | 30,5 | 148.5 | 525,0 | 209,0 | 283,0 | M 42 | 125,0 | 117,0 | 484,0 |

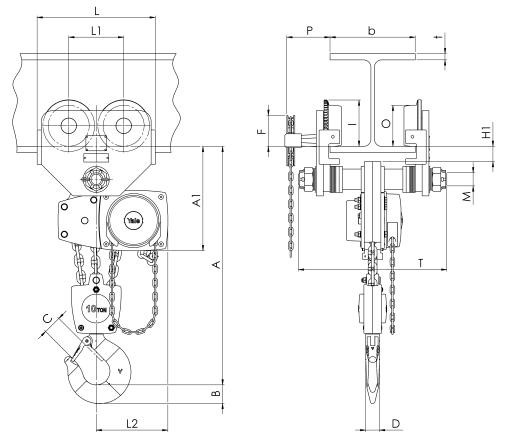

Wciągniki YL ITG 10000
Udźwig 10000,0kg
Charakterystyka techniczna
| Typ | Nr katalogowy | Udźwig | Układ cięgien | Wielkość | Szerokość półki | Grubość półki | Promień toru | Masa*) | Masa*) |
| maks. | min. | z hamulcem | |||||||
| kg | mm | mm | m | kg | kg | ||||
| YL ITG 10000 | 01303.080996 | 10000,0 | 3/1 | B | 125,0 – 310,0 | 40,0 | 1,80 | 202,0 | 212,0 |
*) Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m
| Wymiary | Amin. | A1 | B | C | D | F | H1 | I | L | L1 | L2 | M | O | P | T (B) |
| Typ | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| YL ITG 10000 | 784,0 | 380,0 | 68,0 | 68,0 | 50,0 | 113,0 | 55,0 | 169,0 | 430,0 | 200,0 | 261,0 | M 48 | 150,0 | 158,0 | 540,0 |
