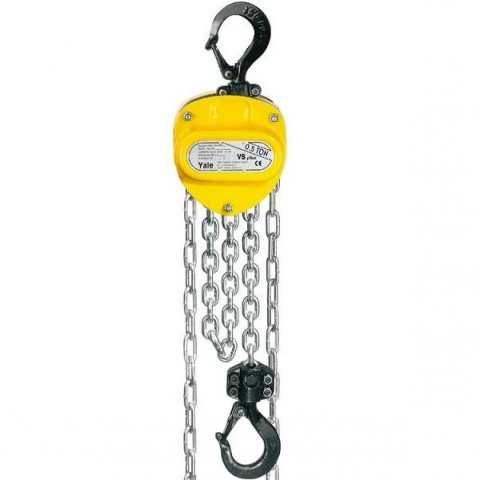

Wciągniki łańcuchowe z napędem ręcznym łańcuchowym typu VSplus w wykonaniu stacjonarnym to najczęściej stosowane wciągniki w wielu gałęziach przemysłu. Klasyczne wciągniki typu VSplus stanowią wyposażenie stanowisk pracy w zakładach produkcyjnych i remontowych.
Wciągniki VSplus - układ 1/1
Udźwigi od 500,0 kg do 3000,0 kg
Stacjonarny wciągnik VSplus jest nowszą generacją istniejącego już od wielu lat modelu VS. Urządzenie to zapewnia maksymalną łatwość obsługi i konserwacji. Po połączeniu wciągnika VSplus z wózkami HTP lub HTG uzyskuje się możliwość transportu towaru po belkach jezdnych.
Opcje wykonania:
- Inna niż standardowa wysokość podnoszenia
- Zabezpieczenie przed przeciążeniem
- Pojemnik na łańcuch
- Łańcuchy nośny i ręczny w wykonaniu odpornym na działanie agresywnego środowiska
Charakterystyka techniczna
| Typ | Nr katalogowy | Udźwig | Układ cięgien | Łańcuch nośny | Wysokość podnoszenia – standard) | Masa*) |
| kg | mm | m | kg | |||
| VSplus 0,5/1 | 01303.078832 | 500,0 | 1/1 | 6,0 x 18,0 | 3,0 | 9,0 |
| VSplus 1,0/1 | 01303.078726 | 1000,0 | 1/1 | 6,0 x 18,0 | 3,0 | 11,2 |
| VSplus 2,0/1 | 01303.079358 | 2000,0 | 1/1 | 8,0 x 24,0 | 3,0 | 18,0 |
| VSplus 3,0/1 | 01303.079372 | 3000,0 | 1/1 | 10,0 x 30,0 | 3,0 | 28,0 |
*)Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m
| Typ | Przesunięcia łańcucha operacyjnego dla 1,0m podnoszenia | Podniesienie dla 1,0m przesunięcia łańcucha operacyjnego | Siła ciągnięcia*) |
| m | mm | daN | |
| VSplus 0,5/1 | 28,0 | 35,0 | 26,0 |
| VSplus 1,0/1 | 42,0 | 23,0 | 36,0 |
| VSplus 2,0/1 | 54,0 | 18,0 | 54,0 |
| VSplus 3,0/1 | 83,0 | 12,0 | 52,0 |
*)Dla maksymalnego udźwigu

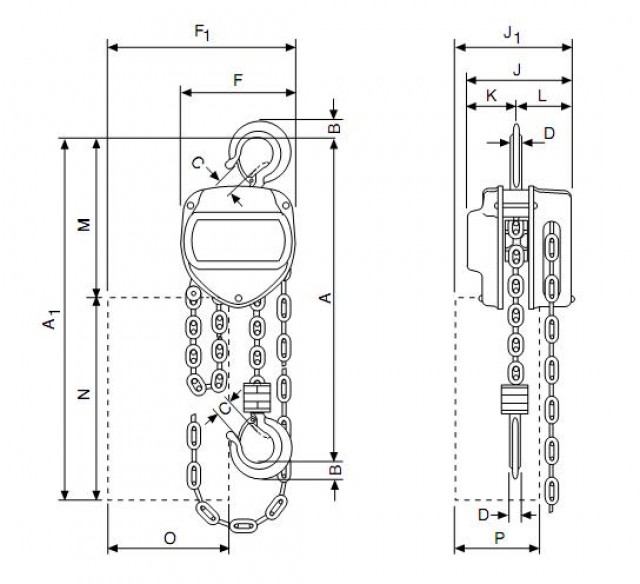

| Wymiary | Amin | A1 | B | C | D | F | F1 | J | J1 | K | L | M | N | O | P |
| Typ | mm | ||||||||||||||
| VSplus 0,5/1 | 320,0 | 455,0 | 17,0 | 29,0 | 11,0 | 125,0 | 213,0 | 115,0 | 146,0 | 51,0 | 64,0 | 195,0 | 260,0 | 140,0 | 110,0 |
| VSplus 1,0/1 | 370,0 | 484,0 | 15,0 | 30,0 | 15,0 | 147,0 | 232,0 | 125,0 | 153,0 | 57,0 | 68,0 | 224,0 | 260,0 | 140,0 | 110,0 |
| VSplus 2,0/1 | 450,0 | 576,0 | 33,0 | 33,0 | 23,0 | 183,0 | 314,0 | 142,0 | 174,0 | 68,0 | 74,0 | 266,0 | 310,0 | 200,0 | 130,0 |
| VSplus 3,0/1 | 530,0 | 644,0 | 38,0 | 38,0 | 27,0 | 215,0 | 333,0 | 163,0 | 179,0 | 79,0 | 84,0 | 316,0 | 310,0 | 200,0 | 130,0 |
Wciągniki VSplus - układ 2/2
Udźwigi od 2000,0 kg do 5000,0 kg
Stacjonarny wciągnik VSplus jest nowszą generacją istniejącego już od wielu lat modelu VS. Urządzenie to zapewnia maksymalną łatwość obsługi i konserwacji. Po połączeniu wciągnika VSplus z wózkami HTP lub HTG uzyskuje się możliwość transportu towaru po belkach jezdnych.
Opcje wykonania:
- Inna niż standardowa wysokość podnoszenia
- Zabezpieczenie przed przeciążeniem
- Pojemnik na łańcuch
- Łańcuchy nośny i ręczny w wykonaniu odpornym na działanie agresywnego środowiska
Charakterystyka techniczna
| Typ | Nr katalogowy | Udźwig | Układ cięgien | Łańcuch nośny | Wysokość podnoszenia – standard) | Masa*) |
| kg | mm | m | kg | |||
| VSplus 2,0/2 | 01303.079136 | 2000,0 | 2/1 | 6,0 x 18,0 | 3,0 | 15,3 |
| VSplus 3,0/2 | 01303.079129 | 3000,0 | 2/1 | 8,0 x 24,0 | 3,0 | 24,7 |
| VSplus 5,0/2 | 01303.079341 | 5000,0 | 2/1 | 10,0 x 30,0 | 3,0 | 38,7 |
*)Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m
| Typ | Przesunięcia łańcucha operacyjnego dla 1,0m podnoszenia | Podniesienie dla 1,0m przesunięcia łańcucha operacyjnego | Siła ciągnięcia*) |
| m | mm | daN | |
| VSplus 2,0/2 | 84,0 | 12,0 | 37,0 |
| VSplus 3,0/2 | 108,0 | 9,0 | 41,0 |
| VSplus 5,0/2 | 165,0 | 6,0 | 44,0 |
*)Dla maksymalnego udźwigu

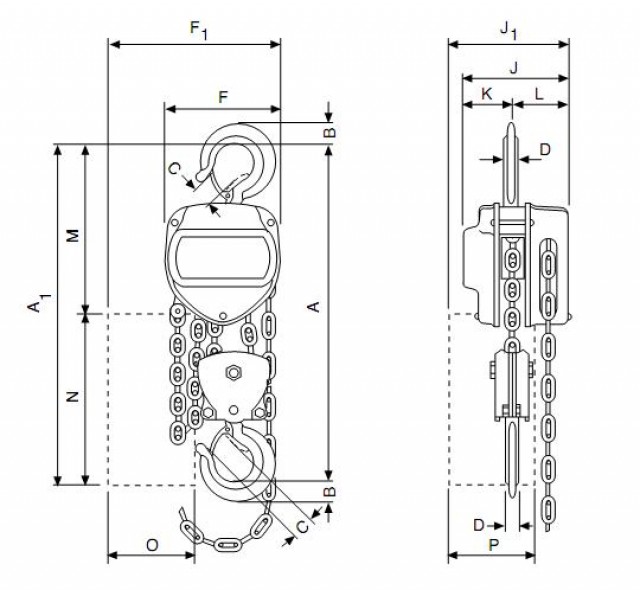

| Wymiary | Amin | A1 | B | C | D | F | F1 | J | J1 | K | L | M | N | O | P |
| Typ | mm | ||||||||||||||
| VSplus 2,0/2 | 530,0 | 491,0 | 31,0 | 34,0 | 24,0 | 147,0 | 232,0 | 125,0 | 153,0 | 57,0 | 68,0 | 231,0 | 260,0 | 140,0 | 110,0 |
| VSplus 3,0/2 | 620,0 | 596,0 | 41,0 | 37,0 | 24,0 | 183,0 | 314,0 | 142,0 | 174,0 | 68,0 | 74,0 | 286,0 | 310,0 | 200,0 | 130,0 |
| VSplus 5,0/2 | 620,0 | 644,0 | 48,0 | 43,0 | 33,0 | 215,0 | 333,0 | 163,0 | 179,0 | 79,0 | 84,0 | 334,0 | 310,0 | 200,0 | 130,0 |
