Wciągniki łańcuchowe z napędem ręcznym łańcuchowym typu YL (Yalelift) to nowa generacja wciągników firmy YALE. Opatentowane rozwiązanie głowicy łańcucha prowadzącego (możliwość obrotu głowicy o 360°) umożliwia pracę wciągników w każdej pozycji i w ciężkich warunkach. Wciągniki YL znajdują zastosowanie jako wyposażenie stanowisk pracy w zakładach produkcyjnych i remontowych.

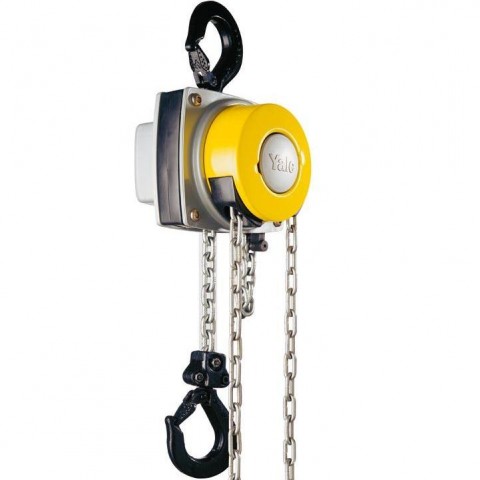

Wciągniki YL 500 do YL 3000
Udźwigi od 500,0 kg do 3000,0 kg
WciągnikYL 360 (Yalelift 360) to najnowszy wciągnik w naszej ofercie. Jego możliwości przekraczają wszelkie zastosowania klasycznych wciągników łańcuchowych z napędem ręcznym. Rozwiązanie głowicy łańcucha prowadzącego (możliwość obrotu głowicy o 360°) umożliwia pracę wciągników w ciężkich warunkach oraz w dowolnej pozycji. Dzięki temu pracownik nie jest zmuszony,do pracy w zasięgu podnoszonego ładunku. Nowo opatentowany system hamulcowy podnosi bezpieczeństwo i redukuje prace przeglądowe, Zamknięta, wytrzymała obudowa ze stali pozwala na zastosowanie nie tylko w najtrudniejszych warunkach ale także na zewnątrz. Ulepszone koło łańcucha nośnego pozwala na precyzyjne przemieszczanie się łańcucha. Ekstremalnie niska zabudowa urządzenia pozwala na wykorzystanie możliwie największej wysokości podnoszenia. Standarowa wysokośc podnoszenia wynosi 3,0m
Opcje wykonania:
Inna niż standardowa wysokość podnoszenia
Zabezpieczenie przed przeciążeniem
Pojemnik na łańcuch
Łańcuchy nośny i ręczny w wykonaniu odpornym na działanie agresywnego środowiska
Wykonanie antykorozyjne
Wykonanie przewciwiskrowe
Charakterystyka techniczna
| Typ | Nr katalogowy | Udźwig | Układ cięgien | Łańcuch nośny | Wysokość podnoszenia – standard) | Masa*) |
| kg | mm | m | kg | |||
| YL 500 | 01303.075183 | 500,0 | 1/1 | 5,0 x 15,0 | 3,0 | 9,0 |
| YL 1000 | 01303.075190 | 1000,0 | 1/1 | 6,0 x 18,0 | 3,0 | 13,0 |
| YL 2000 | 01303.075206 | 2000,0 | 1/1 | 8,0 x 24,0 | 3,0 | 20,0 |
| YL 3000 | 01303.075213 | 3000,0 | 1/1 | 10,0 x 30,0 | 3,0 | 29,0 |
*)Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m
| Typ | Przesunięcia łańcucha operacyjnego dla 1,0m podnoszenia | Podniesienie dla 1,0m przesunięcia łańcucha operacyjnego | Siła ciągnięcia*) |
| m | mm | daN | |
| YL 500 | 30,0 | 30,0 | 21,0 |
| YL 1000 | 49,0 | 20,0 | 30,0 |
| YL 2000 | 71,0 | 14,0 | 32,0 |
| YL 3000 | 87,0 | 11,0 | 38,0 |
*)Dla maksymalnego udźwigu

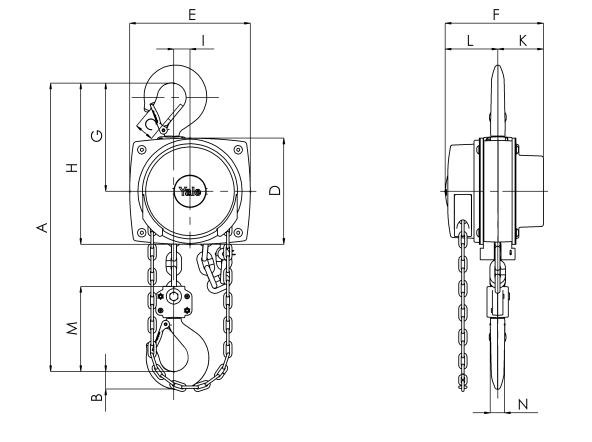

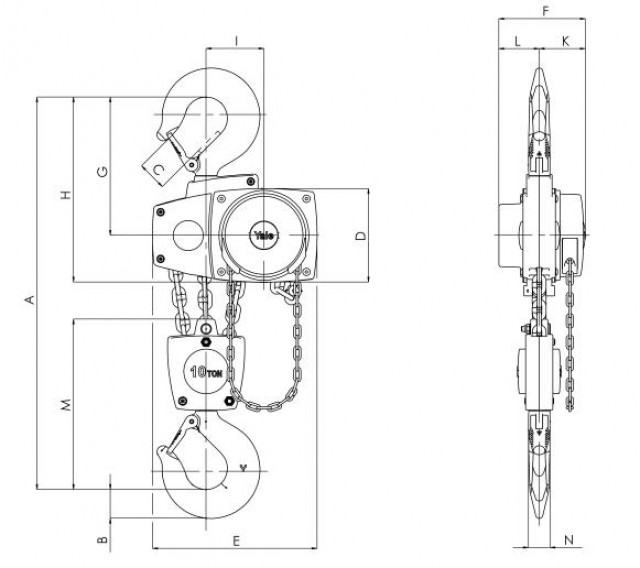

| Wymiary | Amin. | B | C | D | E | F | G | H | I | K | L | M | N |
| Typ | mm | ||||||||||||
| YL 500 | 300,0 | 17,0 | 24,0 | 133,0 | 148,0 | 139,0 | 139,0 | 206,0 | 24,0 | 61,0 | 79,0 | 110,0 | 14,0 |
| YL 1000 | 335,0 | 22,0 | 29,0 | 156,0 | 175,0 | 157,0 | 164,0 | 242,0 | 24,0 | 70,0 | 87,0 | 125,0 | 19,0 |
| YL 2000 | 395,0 | 30,0 | 35,0 | 182,0 | 203,0 | 183,0 | 192,0 | 283,0 | 31,0 | 83,0 | 100,0 | 156,0 | 22,0 |
| YL 3000 | 520,0 | 38,0 | 40,0 | 220,0 | 250,0 | 204,0 | 225,0 | 335,0 | 34,0 | 95,0 | 109,0 | 178,0 | 30,0 |
Sposoby zastosowania wciagników YL 360
Wciągnik YL 5000
Udźwig 5000,0 kg
Charakterystyka techniczna
| Typ | Nr katalogowy | Udźwig | Układ cięgien | Łańcuch nośny | Wysokość podnoszenia – standard) | Masa*) |
| kg | mm | m | kg | |||
| YL 5000 | 01303.075220 | 5000,0 | 2/1 | 6,0 x 18,0 | 3,0 | 38,0 |
)Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m
| Typ | Przesunięcia łańcucha operacyjnego dla 1,0m podnoszenia | Podniesienie dla 1,0m przesunięcia łańcucha operacyjnego | Siła ciągnięcia*) |
| m | mm | daN | |
| YL 5000 | 174,0 | 6,0 | 34,0 |
*)Dla maksymalnego udźwigu

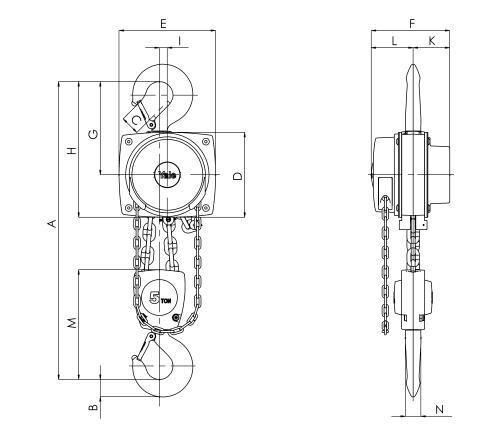

| Wymiary | Amin. | B | C | D | E | F | G | H | I | K | L | M | N |
| Typ | mm | ||||||||||||
| YL 5000 | 654,0 | 45,0 | 47,0 | 220,0 | 250,0 | 204,0 | 242,0 | 352,0 | 21,0 | 95,0 | 109,0 | 285,0 | 37,0 |
Wciągnik YL 10000
Udźwig 10000,0 kg
Charakterystyka techniczna
| Typ | Nr katalogowy | Udźwig | Układ cięgien | Łańcuch nośny | Wysokość podnoszenia – standard) | Masa*) |
| kg | mm | m | kg | |||
| YL10000 | 01303.075237 | 10000,0 | 3/1 | 8,0 x 24,0 | 3,0 | 71,0 |
)Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m
| Typ | Przesunięcia łańcucha operacyjnego dla 1,0m podnoszenia | Podniesienie dla 1,0m przesunięcia łańcucha operacyjnego | Siła ciągnięcia*) |
| m | mm | daN | |
| YL10000 | 261,0 | 4,0 | 44,0 |
*)Dla maksymalnego udźwigu
| Wymiary | Amin. | B | C | D | E | F | G | H | I | K | L | M | N |
| Typ | mm | ||||||||||||
| YL 20000 | 1010,0 | 85,0 | 64,0 | 303,0 | 555,0 | 250,0 | 391,0 | 501,0 | - | 396,0 | 125,0 | 471,0 | 56,0 |

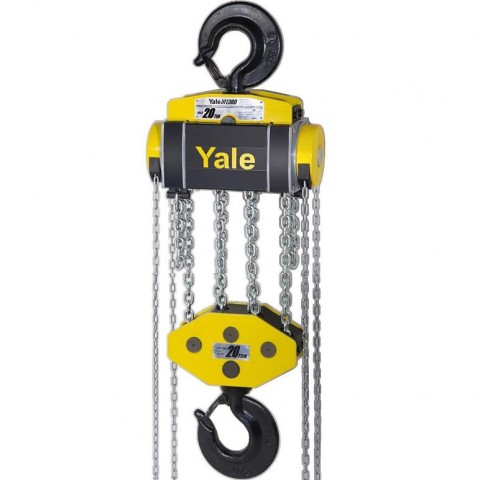

Wciągnik YL360 20000
Udźwig 20000,0 kg
Charakterystyka techniczna
| Typ | Nr katalogowy | Udźwig | Układ cięgien | Łańcuch nośny | Wysokość podnoszenia – standard) | Masa*) |
| kg | mm | m | kg | |||
| YL 20000 | 01303.080910 | 20000,0 | 6/1 | 10,0 x 30,0 | 3,0 | 196,0 |
*)Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m
| Typ | Przesunięcia łańcucha operacyjnego dla 1,0m podnoszenia | Podniesienie dla 1,0m przesunięcia łańcucha operacyjnego | Siła ciągnięcia*) |
| m | mm | daN | |
| YL 20000 | 522,0 | 2,0 | 2 x44,0 |
*)Dla maksymalnego udźwigu

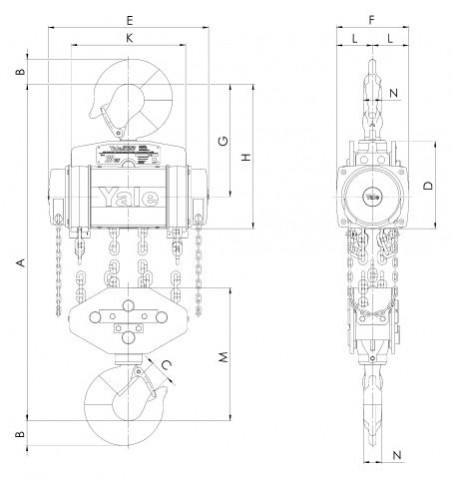

| Wymiary | Amin. | B | C | D | E | F | G | H | I | K | L | M | N |
| Typ | mm | ||||||||||||
| YL 20000 | 1010,0 | 85,0 | 64,0 | 303,0 | 555,0 | 250,0 | 391,0 | 501,0 | - | 396,0 | 125,0 | 471,0 | 56,0 |
