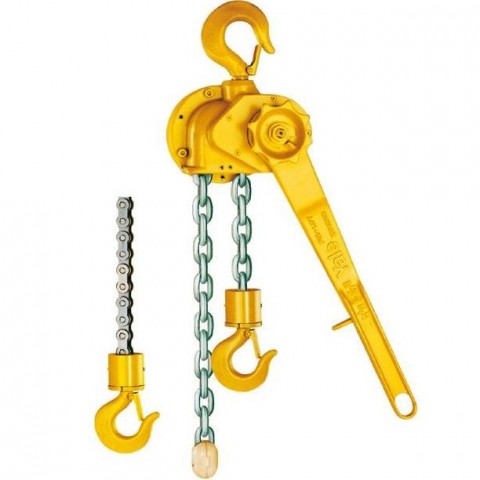

Wciągniki łańcuchowe z ręcznym napędem dźwigniowym typu C85 i D85 są bardzo wytrzymałymi urządzeniami o nieograniczonych możliwościach zastosowania. Wciągniki C85 wyposażone są w łańcuch rolkowy, w wciągniki D85 w łańcuch ogniwowy. Obudowa wykonana jest z odlewu żeliwnego.
Wciągniki mogą być wyposażone w zabezpieczenie przed przeciążeniem
Wciagniki C85
Udźwigi od 750,0kg do 10000,0kg
Charakterystyka techniczna
| Typ | Nr katalogowy | Udźwig | Układ cięgien | Łańcuch rolkowy | Podnoszenie na 1 obrót dźwigni | Wymagana siła | Masa |
| kg | mm | daN | kg | ||||
| C85 750 | 01303.050173 | 750,0 | 1/1 | 5/8" x 3/8" | 115,0 | 38,0 | 8,7 |
| C85 1500 | 01303.050180 | 1500,0 | 1/1 | 1" x 1/2" | 45,0 | 31,0 | 17,0 |
| C85 3000 | 01303.050197 | 3000,0 | 1/1 | 1 1/4" x 5/8" | 36,0 | 40,0 | 22,2 |
| C85 6000 | 01303.050203 | 6000,0 | 2/1 | 1 1/4" x 5/8" | 18,0 | 44,0 | 38,0 |
| C85 10000 | 01303.050326 | 10000,0 | 3/1 | 1 1/4" x 5/8" | 12,0 | 44,0 | 67,0 |

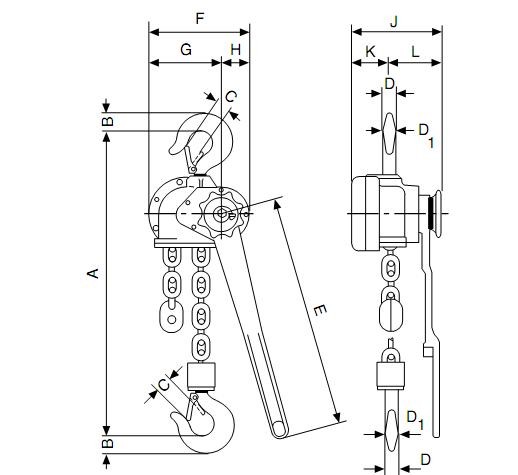

| Wymiary | Amin. | B | C | D | D1 | E | F | G | H | J | K | L |
| Typ | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| C85 750 | 322,0 | 21,0 | 27,0 | 15,0 | 17,0 | 443,0 | 112,0 | 56,0 | 56,0 | 142,0 | 39,0 | 103,0 |
| C85 1500 | 389,0 | 27,0 | 30,0 | 20,0 | 23,0 | 443,0 | 189,0 | 134,0 | 55,0 | 171,0 | 72,0 | 99,0 |
| C85 3000 | 403,0 | 35,0 | 34,0 | 25,0 | 25,0 | 570,0 | 197,0 | 142,0 | 55,0 | 179,0 | 76,0 | 103,0 |
| C85 6000 | 560,0 | 48,0 | 46,0 | 40,0 | 40,0 | 570,0 | 197,0 | 142,0 | 55,0 | 218,0 | 76,0 | 142,0 |
| C85 10000 | 785,0 | 61,0 | 54,0 | 40,0 | 45,0 | 570,0 | 305,0 | 163,0 | 142,0 | 218,0 | 76,0 | 142,0 |
Wciagniki D85
Charakterystyka techniczna
| Typ | Nr katalogowy | Udźwig | Układ cięgien | Łańcuch d x t | Podnoszenie na 1 obrót dźwigni | Wymagana siła | Masa |
| kg | mm | mm | daN | kg | |||
| D85 750 | 01303.050548 | 750,0 | 1/1 | 6 x 18,5 | 111,0 | 38,0 | 8,2 |
| D85 1500 | 01303.050555 | 1500,0 | 1/1 | 9 x 27 | 45,0 | 31,0 | 16,3 |
| D85 3000 | 01303.050562 | 3000,0 | 1/1 | 11 x 31 | 33,0 | 40,0 | 19,6 |
| D85 6000 | 01303.050579 | 6000,0 | 2/1 | 11 x 31 | 17,0 | 42,0 | 32,9 |
| D85 10000 | 01303.050784 | 10000,0 | 3/1 | 11 x 31 | 11,0 | 37,0 | 60,0 |
| Wymiary | Amin. | B | C | D | D1 | E | F | G | H | J | K | L |
| Typ | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| D85 750 | 322,0 | 21,0 | 27,0 | 15,0 | 17,0 | 443,0 | 112,0 | 56,0 | 56,0 | 142,0 | 39,0 | 103,0 |
| D85 1500 | 389,0 | 27,0 | 30,0 | 20,0 | 23,0 | 443,0 | 189,0 | 134,0 | 55,0 | 171,0 | 72,0 | 99,0 |
| D85 3000 | 403,0 | 35,0 | 34,0 | 25,0 | 25,0 | 570,0 | 197,0 | 142,0 | 55,0 | 179,0 | 76,0 | 103,0 |
| D85 6000 | 532,0 | 48,0 | 46,0 | 40,0 | 40,0 | 570,0 | 197,0 | 142,0 | 55,0 | 218,0 | 76,0 | 142,0 |
| D85 10000 | 805,0 | 61,0 | 54,0 | 40,0 | 45,0 | 570,0 | 305,0 | 163,0 | 142,0 | 218,0 | 76,0 | 142,0 |
