Linowe wciągarki MWW 250 do MWW 1500
Udźwigi od 250,0kg do 1500,0kg

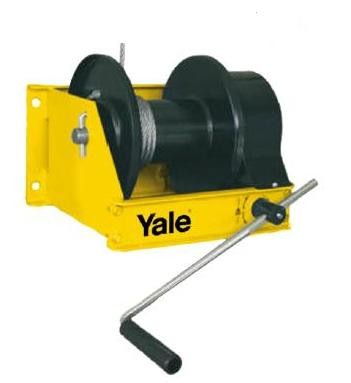

Wciągarki MWW 250 do MWW1500 to linowe wciągarki z napędem korbowym ręcznym. Przeznaczone są do zamontowania na konstrukcjach nośnych.
Opcje wyposażenia:
- lina o odpowiedniej długości
- dowolne zakończenie liny (hak, pętla, szakla lub ogniwo)
Charakterystyka techniczna
| Typ | Nr katalogowy | Siła uciągu | Siła uciągu | Wymagana siła | Przesuw liny | Przełożenie | Masa*) | Maksymalna liczba warstw liny |
| (pierwsza warstwa) | (ostatnia warstwa) | (pierwsza warstwa) | (na jeden obrót korby) | |||||
| daN | daN | daN | mm | kg | maks. | |||
| MWW 250 | 01303.079990 | 250,0 | 95,0 | 5,0 | 17,0 | 1:10 | 13,0 | 11,0 |
| MWW 500 | 01303.080002 | 500,0 | 239,0 | 9,0 | 20,0 | 1:12 | 16,0 | 9,0 |
| MWW 1000 | 01303.080019 | 1000,0 | 542,0 | 14,0 | 13,0 | 1:26 | 26,0 | 7,0 |
| MWW 1500 | 01303.080026 | 1500,0 | 845,0 | 21,0 | 13,0 | 1:26 | 28,0 | 6,0 |
*) bez liny

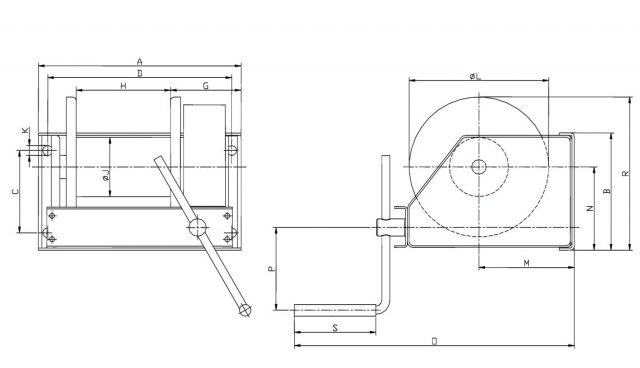

| Wymiary | A | B | C | D | G | H | ØJ | K | ØL | M | N | O | P | R | S |
| Typ | mm | ||||||||||||||
| MWW 250 | 293,0 | 140,0 | 82,0 | 261,0 | 123,0 | 107,0 | 48,0 | 17,0 | 160,0 | 121,0 | 88,0 | 410,0 | 350,0 | 170,0 | 140,0 |
| MWW 500 | 313,0 | 164,0 | 106,0 | 281,0 | 125,0 | 129,0 | 70,0 | 17,0 | 190,0 | 138,0 | 96,0 | 440,0 | 350,0 | 190,0 | 140,0 |
| MWW 1000 | 348,0 | 201,0 | 141,0 | 316,0 | 127,0 | 160,0 | 102,0 | 17,0 | 240,0 | 164,0 | 140,0 | 490,0 | 350,0 | 260,0 | 140,0 |
| MWW 1500 | 378,0 | 238,0 | 178,0 | 346,0 | 127,0 | 185,0 | 102,0 | 17,0 | 240,0 | 164,0 | 142,0 | 490,0 | 350,0 | 263,0 | 140,0 |
Dobór liny stalowej
| Typ | Zalecana średnica liny | Minimalna siła zrywająca liny | Maksymalna długość liny |
| mm | kN | m | |
| MWW 250 | 5,0 | 15,9 | 63,0 |
| MWW 500 | 6,0 | 22,9 | 77,0 |
| MWW 1000 | 9,0 | 51,0 | 55,0 |
| MWW 1500 | 10,0 | 63,0 | 49,0 |
Linowe wciągarki MWW 2000 do MWW 5000
Udźwigi od 2000,0kg do 5000,0kg

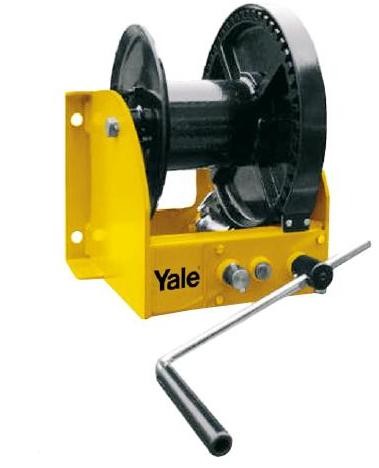

Wciągarki MWW 2000 do MWW 5000 to linowe wciągarki z napędem korbowym ręcznym. Przeznaczone są do zamontowania na konstrukcjach nośnych.
Opcje wyposażenia:
- lina o odpowiedniej długości
- dowolne zakończenie liny (hak, pętla, szakla lub ogniwo)
Charakterystyka techniczna
| Typ | Nr katalogowy | Siła uciągu | Siła uciągu | Wymagana siła | Przesuw liny | Przełożenie | Masa*) | Maksymalna liczba warstw liny |
| (pierwsza warstwa) | (ostatnia warstwa) | (pierwsza warstwa) | (na jeden obrót korby) | |||||
| daN | daN | daN | mm | kg | maks. | |||
| MWW 2000 | 01303.080033 | 2000,0 | 1129,0 | 12,0/20,0 | 5,5/11,0 | 1:76 (1:38) | 60,0 | 6,0 |
| MWW 3000 | 01303.080040 | 3000,0 | 1861,0 | 17,0/30,0 | 5,0/10,0 | 1:104 (1:52) | 78,0 | 5,0 |
| MWW 5000 | 01303.080057 | 5000,0 | 3165,0 | 34,0/61,0 | 6,0/12,0 | 1:120 (1:60) | 115,0 | 5,0 |
*) bez liny

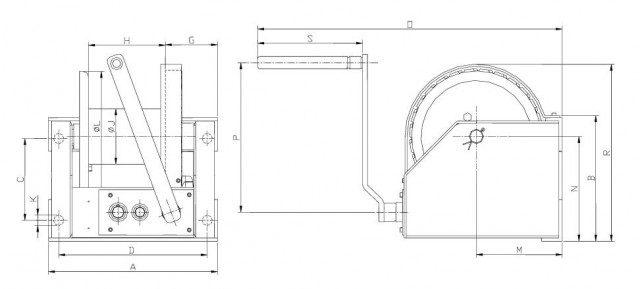

| Wymiary | A | B | C | D | G | H | ØJ | K | ØL | M | N | O | P | R | S |
| Typ | mm | ||||||||||||||
| MWW 2000 | 410,0 | 295,0 | 196,0 | 360,0 | 137,0 | 180,0 | 133,0 | 25,0 | 312,0 | 208,0 | 249,0 | 740,0 | 380,0 | 419,0 | 250,0 |
| MWW 3000 | 436,0 | 356,0 | 251,0 | 386,0 | 137,0 | 205,0 | 165,0 | 25,0 | 376,0 | 260,0 | 308,0 | 825,0 | 380,0 | 550,0 | 250,0 |
| MWW 5000 | 436,0 | 421,0 | 316,0 | 386,0 | 138,0 | 200,0 | 219,0 | 25,0 | 437,0 | 298,0 | 335,0 | 865,0 | 380,0 | 613,0 | 250,0 |
Dobór liny stalowej
| Typ | Zalecana średnica liny | Minimalna siła zrywająca liny | Maksymalna długość liny |
| mm | kN | m | |
| MWW 2000 | 13,0 | 106,0 | 46,0 |
| MWW 3000 | 16,0 | 161,0 | 52,0 |
| MWW 5000 | 20,0 | 252,0 | 40,0 |
