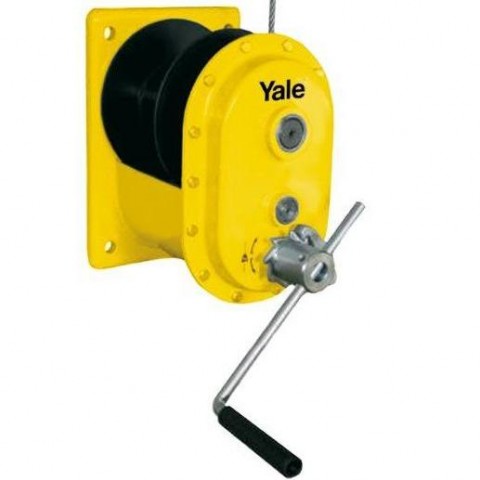

Linowe wciągarki MWS z ręcznym napędem korbowym są często stosowanym rozwiązaniem w różnych dziedzinach przemysłu. Zapewniają bezpieczne i pewne działanie.
Wciągarka MWS 125
Udźwig 125,0kg
Wciągarka MWS 125 to linowa wciągarka z napędem korbowym ręcznym. Przeznaczona jest do zamontowania na konstrukcjach nośnych.
Opcje wyposażenia:
- lina o odpowiedniej długości
- dowolne zakończenie liny (hak, pętla, szakla lub ogniwo)
Charakterystyka techniczna
| Typ | Nr katalogowy | Siła uciągu | Siła uciągu | Wymagana siła | Przesuw liny | Przełożenie | Masa*) | Maksymalna liczba warstw liny |
| (pierwsza warstwa) | (ostatnia warstwa) | (pierwsza warstwa) | (na jeden obrót korby) | |||||
| daN | daN | daN | mm | kg | maks. | |||
| MWS 125 | 01303.080064 | 125,0 | 55,0 | 11,0 | 120,0 | 1:1 | 7,0 | 18,0 |
*) bez liny

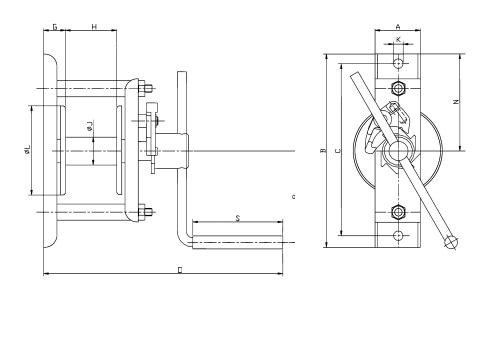

| Wymiary | A | B | C | D | G | H | ØJ | K | ØL | M | N | O | P | S |
| Typ | mm | |||||||||||||
| MWS 125 | 70,0 | 305,0 | 270,0 | 168,0 | 40,0 | 85,0 | 32,0 | 14,0 | 141,0 | 198,0 | 153,0 | 325,0 | 300,0 | 128,0 |
Dobór liny stalowej
| Typ | Zalecana średnica liny | Minimalna siła zrywająca liny | Maksymalna długość liny |
| mm | kN | m | |
| MWS 125 | 3,0 | 5,7 | 52,0 |
Wciągarki MWS 300 i MWS 500
Udźwigi 300,0kg i 500,0kg
Wciągarki MWS 300 i MWS 500 to linowe wciągarki z napędem korbowym ręcznym. Przeznaczone są do zamontowania na konstrukcjach nośnych.
Opcje wyposażenia:
- lina o odpowiedniej długości
- dowolne zakończenie liny (hak, pętla, szakla lub ogniwo)
Charakterystyka techniczna
| Typ | Nr katalogowy | Siła uciągu | Siła uciągu | Wymagana siła | Przesuw liny | Przełożenie | Masa*) | Maksymalna liczba warstw liny |
| (pierwsza warstwa) | (ostatnia warstwa) | (pierwsza warstwa) | (na jeden obrót korby) | |||||
| daN | daN | daN | mm | kg | maks. | |||
| MWS 300 | 01303.080071 | 300,0 | 120,0 | 7,0 | 21,0 | 1:7,4 | 10,0 | 9,0 |
| MWS 500 | 01303.080088 | 500,0 | 323,0 | 13,0 | 30,0 | 1:7,4 | 11,0 | 5,0 |
*) bez liny

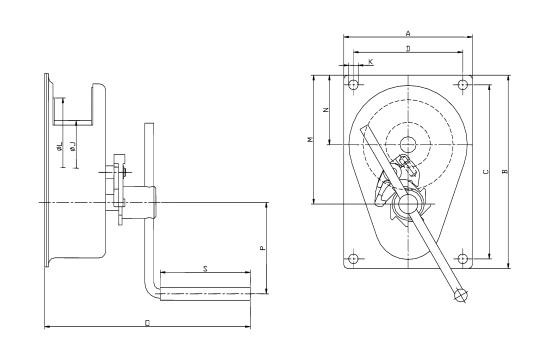

| Wymiary | A | B | C | D | G | H | ØJ | K | ØL | M | N | O | P | S |
| Typ | mm | |||||||||||||
| MWS 300 | 200,0 | 300,0 | 268,0 | 168,0 | 15,0 | 60,0 | 50,0 | 12,0 | 140,0 | 198,0 | 108,0 | 263,0 | 250,0 | 128,0 |
| MWS 500 | 200,0 | 300,0 | 268,0 | 168,0 | 15,0 | 60,0 | 70,0 | 12,0 | 140,0 | 198,0 | 108,0 | 263,0 | 250,0 | 128,0 |
Dobór liny stalowej
| Typ | Zalecana średnica liny | Minimalna siła zrywająca liny | Maksymalna długość liny |
| mm | kN | m | |
| MWS 300 | 5,0 | 15,9 | 26,0 |
| MWS 500 | 6,0 | 22,9 | 12,0 |
Wciągarki MWS 1000 i MWS 2000
Udźwigi 1000,0kg i 2000,0kg
Wciągarki MWS 1000 i MWS 2000 to linowe wciągarki z napędem korbowym ręcznym. Przeznaczone są do zamontowania na konstrukcjach nośnych.
Opcje wyposażenia:
- lina o odpowiedniej długości
- dowolne zakończenie liny (hak, pętla, szakla lub ogniwo)
Charakterystyka techniczna
| Typ | Nr katalogowy | Siła uciągu | Siła uciągu | Wymagana siła | Przesuw liny | Przełożenie | Masa*) | Maksymalna liczba warstw liny |
| (pierwsza warstwa) | (ostatnia warstwa) | (pierwsza warstwa) | (na jeden obrót korby) | |||||
| daN | daN | daN | mm | kg | maks. | |||
| MWS 1000 | 01303.080095 | 1000,0 | 684,0 | 15,0 | 21,0 | 1:17 | 28,0 | 5,0 |
| MWS 2000 | 01303.080101 | 2000,0 | 1712,0 | 24,0 | 16,0 | 1:25;7 | 32,0 | 2,0 |
*) bez liny

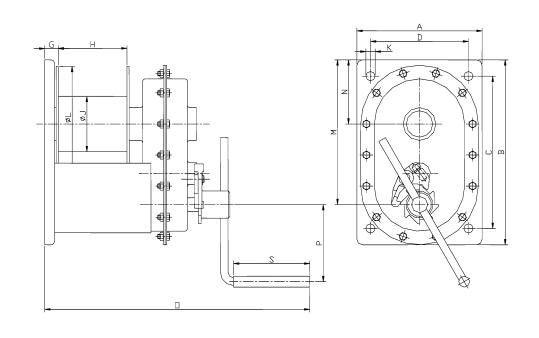

| Wymiary | A | B | C | D | G | H | ØJ | K | ØL | M | N | O | P | S |
| Typ | mm | |||||||||||||
| MWS 1000 | 230,0 | 340,0 | 280,0 | 180,0 | 27,0 | 126,0 | 102,0 | 17,0 | 212,0 | 266,0 | 118,0 | 425,0 | 250,0 | 128,0 |
| MWS 2000 | 230,0 | 340,0 | 280,0 | 180,0 | 27,0 | 126,0 | 121,0 | 17,0 | 212,0 | 288,0 | 118,0 | 425,0 | 250,0 | 128,0 |
Dobór liny stalowej
| Typ | Zalecana średnica liny | Minimalna siła zrywająca liny | Maksymalna długość liny |
| mm | kN | m | |
| MWS 1000 | 9,0 | 51,0 | 27,0 |
| MWS 2000 | 13,0 | 106,0 | 7,0 |
