Oferta handlowa »Suwnice, żurawie i wciągniki »Wciągniki i wciągarki »Wciągniki łańcuchowe z elektrycznym napędem podnoszenia »Wciągniki łańcuchowe CPE »Wciągniki łańcuchowe CPE - przejezdne z ręcznym napędem mechanizmu jazdy
Produkowane są w dwóch wersjach różniących się układem cięgien. W układzie 1/1 jest jedno cięgno nośne, które jest jednocześnie cięgnem napędzanym, w układzie 2/1 są dwa cięgna nośne z których tylko jedno jest napędzane ( i odpowiednio w układach 3/1 i 4/1).

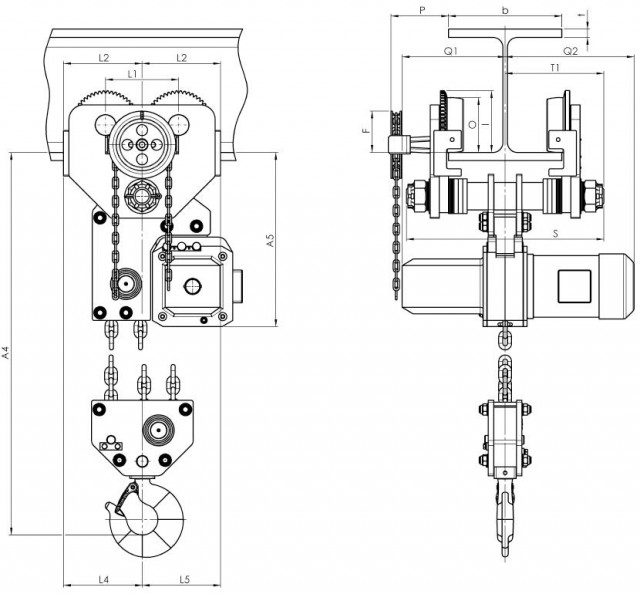

Wciągniki łańcuchowe CPE VTG - przejezdne z wózkiem napędzanym ręcznie-układ 1/1
Udźwigi od 1600,0kg do 3000kg
Wysokość podnoszenia (standard) Hp=3,0m
Napięcie zasilania Uz=400 V (3-fazy, 50 Hz )
Napięcie sterowania Us=42V
Stopień ochrony silników - IP55
Stopień ochrony kasety - IP65
Układ cięgien łańcucha - 1/1
GNP (Grupa natężenie pracy) - 1Am/M4
Maksymalna wysokośc podnoszenia HPmax = 25,0m
Łańcuch ogniwowy, ocynkowany (d x t) -11,0 x 31,0 mm
Maksymalna temperatura pracy - 50o C
Opcje wyposażenia:
- inna wysokość podnoszenia
- pojemnik na łańcuch
- sterowanie radiowe
- licznik godzin pracy
Charakterystyka techniczna
| Typ | Udźwig | GNP | Prędkość podnoszenia | Moc silnika podnoszenia | ED | Minimalny promień jazdy | Zakres szerokości półki | Masa* | |
| Q | Vp | Pp | bmin | bmax | |||||
| t | m/min | kW | m | mm | kg | ||||
| CPE 016-8 3,0m VTG-A | 1,6 | 1Am/M4 | 8,0 | 2,3 | 40 | 2,0 | 98,0 | 180,0 | 154,0 |
| CPEF 016-8 3,0m VTG-A | 1,6 | 1Am/M4 | 8,0/2,0 | 2,3/0,58 | 40/20 | 2,0 | 98,0 | 180,0 | 159,0 |
| CPE 020-8 3,0m VTG-A | 2,0 | 1Bm/M3 | 8,0 | 2,8 | 25 | 2,0 | 98,0 | 180,0 | 154,0 |
| CPEF 020-8 3,0m VTG-A | 2,0 | 1Bm/M3 | 8,0/2,0 | 2,8/0,7 | 25/15 | 2,0 | 98,0 | 180,0 | 159,0 |
| CPE 025-5 3,0m VTG-A | 2,5 | 1Am/M4 | 5,0 | 2,3 | 40 | 2,0 | 98,0 | 180,0 | 154,0 |
| CPEF 025-5 3,0m VTG-A | 2,5 | 1Am/M4 | 5,0/1,25 | 2,3/0,58 | 40/20 | 2,0 | 98,0 | 180,0 | 159,0 |
| CPE 030-5 3,0m VTG-A | 3,0 | 1Bm/M3 | 5,0 | 2,8 | 25 | 2,0 | 98,0 | 180,0 | 154,0 |
| CPEF 030-5 3,0m VTG-A | 3,0 | 1Bm/M3 | 5,0/1,25 | 2,8/0,7 | 25/15 | 2,0 | 98,0 | 180,0 | 159,0 |
| CPE 016-8 3,0m VTG-B | 1,6 | 1Am/M4 | 8,0 | 2,3 | 40 | 1,8 | 180,0 | 300,0 | 154,0 |
| CPEF 016-8 3,0m VTG-B | 1,6 | 1Am/M4 | 8,0/2,0 | 2,3/0,58 | 40/20 | 1,8 | 180,0 | 300,0 | 159,0 |
| CPE 020-8 3,0m VTG-B | 2,0 | 1Bm/M3 | 8,0 | 2,8 | 25 | 1,8 | 180,0 | 300,0 | 154,0 |
| CPEF 020-8 3,0m VTG-B | 2,0 | 1Bm/M3 | 8,0/2,0 | 2,8/0,7 | 25/15 | 1,8 | 180,0 | 300,0 | 159,0 |
| CPE 025-5 3,0m VTG-B | 2,5 | 1Am/M4 | 5,0 | 2,3 | 40 | 1,8 | 180,0 | 300,0 | 154,0 |
| CPEF 025-5 3,0m VTG-B | 2,5 | 1Am/M4 | 5,0/1,25 | 2,3/0,58 | 40/20 | 1,8 | 180,0 | 300,0 | 159,0 |
| CPE 030-5 3,0m VTG-B | 3,0 | 1Bm/M3 | 5,0 | 2,8 | 25 | 1,8 | 180,0 | 300,0 | 154,0 |
| CPEF 030-5 3,0m VTG-B | 3,0 | 1Bm/M3 | 5,0/1,25 | 2,8/0,7 | 25/15 | 1,8 | 180,0 | 300,0 | 159,0 |
*)Masa dla standardowej wysokości podnoszenia Hp=3,0m

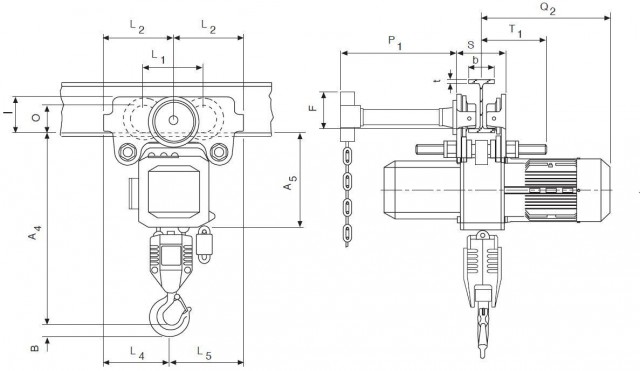

Wciągniki łańcuchowe CPE VTG - przejezdne z wózkiem napędzanym ręcznie-układ 2/1
Udźwigi od 3200,0kg do 5000kg
Wysokość podnoszenia (standard) Hp=3,0m
Napięcie zasilania Uz=400 V (3-fazy, 50 Hz )
Napięcie sterowania Us=42V
Stopień ochrony silników - IP55
Stopień ochrony kasety - IP65
Układ cięgien łańcucha - 2/1
GNP (Grupa natężenie pracy) - 1Am/M4
Maksymalna wysokośc podnoszenia HPmax = 13,0m
Łańcuch ogniwowy, ocynkowany (d x t) -11,0 x 31,0 mm
Maksymalna temperatura pracy - 50o C
Opcje wyposażenia:
- inna wysokość podnoszenia
- pojemnik na łańcuch
- sterowanie radiowe
- licznik godzin pracy
Charakterystyka techniczna
| Typ | Udźwig | GNP | Prędkość podnoszenia | Moc silnika podnoszenia | ED | Minimalny promień jazdy | Zakres szerokości półki | Masa* | |
| Q | Vp | Pp | bmin | bmax | |||||
| t | m/min | kW | m | mm | kg | ||||
| CPE 032-4 3,0m VTG-A | 3,2 | 1Am/M4 | 4,0 | 2,3 | 40 | 2,0 | 98,0 | 180,0 | 173,0 |
| CPEF 032-4 3,0m VTG-A | 3,2 | 1Am/M4 | 4,0/1,0 | 2,3/0,58 | 40/20 | 2,0 | 98,0 | 180,0 | 178,0 |
| CPE 040-4 3,0m VTG-A | 4,0 | 1Bm/M3 | 4,0 | 2,8 | 25 | 2,0 | 98,0 | 180,0 | 173,0 |
| CPEF 040-4 3,0m VTG-A | 4,0 | 1Bm/M3 | 4,0/1,0 | 2,8/0,7 | 25/15 | 2,0 | 98,0 | 180,0 | 178,0 |
| CPE 050-2 3,0m VTG-A | 5,0 | 1Am/M4 | 2,5 | 2,3 | 40 | 2,0 | 98,0 | 180,0 | 173,0 |
| CPEF 050-2 3,0m VTG-A | 5,0 | 1Am/M4 | 2,5/0,6 | 2,3/0,58 | 40/20 | 2,0 | 98,0 | 180,0 | 178,0 |
| CPE 032-4 3,0m VTG-B | 3,2 | 1Am/M4 | 4,0 | 2,3 | 40 | 1,8 | 180,0 | 300,0 | 173,0 |
| CPEF 032-4 3,0m VTG-B | 3,2 | 1Am/M4 | 4,0/1,0 | 2,3/0,58 | 40/20 | 1,8 | 180,0 | 300,0 | 178,0 |
| CPE 040-4 3,0m VTG-B | 4,0 | 1Bm/M3 | 4,0 | 2,8 | 25 | 1,8 | 180,0 | 300,0 | 173,0 |
| CPEF 040-4 3,0m VTG-B | 4,0 | 1Bm/M3 | 4,0/1,0 | 2,8/0,7 | 25/15 | 1,8 | 180,0 | 300,0 | 178,0 |
| CPE 050-2 3,0m VTG-B | 5,0 | 1Am/M4 | 2,5 | 2,3 | 40 | 1,8 | 180,0 | 300,0 | 173,0 |
| CPEF 050-2 3,0m VTG-B | 5,0 | 1Am/M4 | 2,5/0,6 | 2,3/0,58 | 40/20 | 1,8 | 180,0 | 300,0 | 178,0 |
*)Masa dla standardowej wysokości podnoszenia Hp=3,0m
Wciągniki łańcuchowe CPE VTG - przejezdne z wózkiem napędzanym ręczne-układ 3/1
Udźwig 7500,0kg
Wysokość podnoszenia (standard) Hp=3,0m
Napięcie zasilania Uz=400 V (3-fazy, 50 Hz )
Napięcie sterowania Us=42V
Stopień ochrony silników - IP55
Stopień ochrony kasety - IP65
Układ cięgien łańcucha - 3/1
GNP (Grupa natężenie pracy) - 1Am/M4
Maksymalna wysokośc podnoszenia HPmax = 8,0m
Łańcuch ogniwowy, ocynkowany (d x t) -11,0 x 31,0 mm
Maksymalna temperatura pracy - 50o C
Opcje wyposażenia:
- inna wysokość podnoszenia
- pojemnik na łańcuch
- sterowanie radiowe
- licznik godzin pracy
Charakterystyka techniczna
| Typ | Udźwig | GNP | Prędkość podnoszenia | Moc silnika podnoszenia | ED | Minimalny promień jazdy | Zakres szerokości półki | Masa* | |
| Q | Vp | Pp | bmin | bmax | |||||
| t | m/min | kW | m | mm | kg | ||||
| CPE 075-1,6 3,0m VTG-B | 7,5 | 1Am/M4 | 1,6 | 2,8 | 40 | 1,8 | 180,0 | 300,0 | 0,0 |
| CPEF 075-1,6 3,0m VTG-B | 7,5 | 1Am/M4 | 1,6/0,4 | 2,8/0,58 | 40/20 | 1,8 | 180,0 | 300,0 | 0,0 |
*)Masa dla standardowej wysokości podnoszenia Hp=3,0m
Wciągniki łańcuchowe CPE VTG - przejezdne z wózkiem napędzanym ręcznie-układ 4/1
Udźwig 10000,0kg
Wysokość podnoszenia (standard) Hp=3,0m
Napięcie zasilania Uz=400 V (3-fazy, 50 Hz )
Napięcie sterowania Us=42V
Stopień ochrony silników - IP55
Stopień ochrony kasety - IP65
Układ cięgien łańcucha - 1/1
GNP (Grupa natężenie pracy) - 1Am/M4
Maksymalna wysokośc podnoszenia HPmax = 5,0m
Łańcuch ogniwowy, ocynkowany (d x t) -11,0 x 31,0 mm
Maksymalna temperatura pracy - 50o C
Opcje wyposażenia:
- inna wysokość podnoszenia
- pojemnik na łańcuch
- sterowanie radiowe
- licznik godzin pracy
Charakterystyka techniczna
| Typ | Udźwig | GNP | Prędkość podnoszenia | Moc silnika podnoszenia | ED | Minimalny promień jazdy | Zakres szerokości półki | Masa* | |
| Q | Vp | Pp | bmin | bmax | |||||
| t | m/min | kW | m | mm | kg | ||||
| CPE 100-2 3,0m VTG-B | 10,0 | 1Am/M4 | 2,5 | 2 x 2,3 | 40 | 1,8 | 125,0 | 310,0 | 385,0 |
| CPEF 100-2 3,0m VTG-B | 10,0 | 1Am/M4 | 2,5/0,6 | 2 x 2,3/0,58 | 40/20 | 1,8 | 125,0 | 310,0 | 390,0 |
*)Masa dla standardowej wysokości podnoszenia Hp=3,0m
