Oferta handlowa »Suwnice, żurawie i wciągniki »Wciągniki i wciągarki »Wciągniki łańcuchowe z elektrycznym napędem podnoszenia »Wciągniki łańcuchowe CPV »Wciągniki łańcuchowe CPV - stacjonarne (mocowane na haku lub uchu)

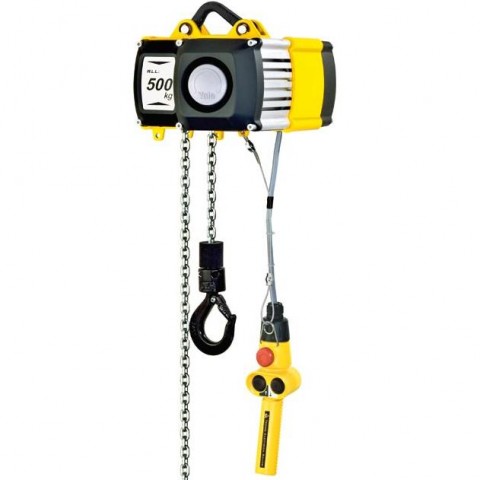

Wciągniki zakończone są hakiem lub uchem górnym do mocowania w jednym punkcie konstrukcji nośnej. Produkowane są w dwóch wersjach różniących się układem cięgien. W układzie 1/1 jest jedno cięgno nośne, które jest jednocześnie cięgnem napędzanym, w układzie 2/1 są dwa cięgna nośne z których tylko jedno jest napędzane.

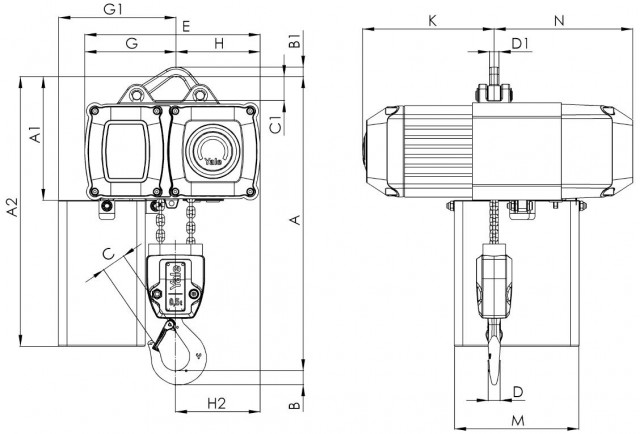

Wciągniki łańcuchowe typu CPV U - stacjonarne mocowane na uchu - układ 1/1
Udźwigi od 250,0kg do 1000kg
Wciągniki typu CPV i CPVF w wykonaniu U to wciągniki stacjonarne z mocowaniem na uchu..
Wysokość podnoszenia (standard) Hp=3,0m
Napięcie zasilania Uz=400 V (3-fazy, 50 Hz )
Napięcie sterowania Us=42V
Stopień ochrony silników - IP55
Stopień ochrony kasety - IP65
GNP (Grupa natężenie pracy) - 1Am/M4
Układ cięgien - 1/1
Maksymalna temperatura pracy - 40o C
Opcje wyposażenia:
- inna wysokość podnoszenia (maksymalną wysokość podnoszenia Hpmax podano w tabeli)
- pojemnik na łańcuch
- napięcie zasilania Uz=230 V
- sterowanie radiowe
- mocowanie na haku
- licznik godzin pracy
Charakterystyka techniczna
| Typ | Udźwig | Układ | Lańcuch nośny | Prędkość podnoszenia | Moc silnika podnoszenia | ED | Masa* | Maksymalna wysokość podnoszenia |
| Q | d x t | Vp | Pp | Hpmax | ||||
| kg | mm | m/min | kW | kg | m | |||
| CPV 02-08 U | 250,0 | 1/1 | 4,0x12,2 | 8,0 | 0,37 | 50 | 24,0 | 52,0 |
| CPVF 02-08 U | 250,0 | 1/1 | 4,0x12,2 | 8,0/2,0 | 0,37/0,09 | 33/17 | 25,0 | 52,0 |
| CPV 02-20 U | 250,0 | 1/1 | 5,0x15,1 | 20,0 | 0,75 | 50 | 26,0 | 40,0 |
| CPVF 02-20 U | 250,0 | 1/1 | 5,0x15,1 | 20,0/5,0 | 0,75/0,18 | 33/17 | 27,0 | 40,0 |
| CPV 05-08 U | 500,0 | 1/1 | 5,0x15,1 | 8,0 | 0,75 | 50 | 26,0 | 40,0 |
| CPVF 05-08 U | 500,0 | 1/1 | 5,0x15,1 | 8,0/2,0 | 0,75/0,18 | 33/17 | 27,0 | 40,0 |
| CPV 05-20 U | 500,0 | 1/1 | 7,1x20,5 | 20,0 | 1,5 | 50 | 58,0 | 18,0 |
| CPVF 05-20 U | 500,0 | 1/1 | 7,1x20,5 | 20,0/5,0 | 1,5/0,37 | 33/17 | 59,0 | 18,0 |
| CPV 06-16 U | 630,0 | 1/1 | 7,1x20,5 | 16,0 | 1,5 | 50 | 1,0 | 18,0 |
| CPVF 06-16 U | 630,0 | 1/1 | 7,1x20,5 | 16,0/4,0 | 1,5/0,37 | 33/17 | 1,0 | 18,0 |
| CPV 10-08 U | 1000,0 | 1/1 | 7,1x20,5 | 8,0 | 1,5 | 50 | 58,0 | 18,0 |
| CPVF 10-08 U | 1000,0 | 1/1 | 7,1x20,5 | 8,0/2,0 | 1,5/0,37 | 33/17 | 59,0 | 18,0 |

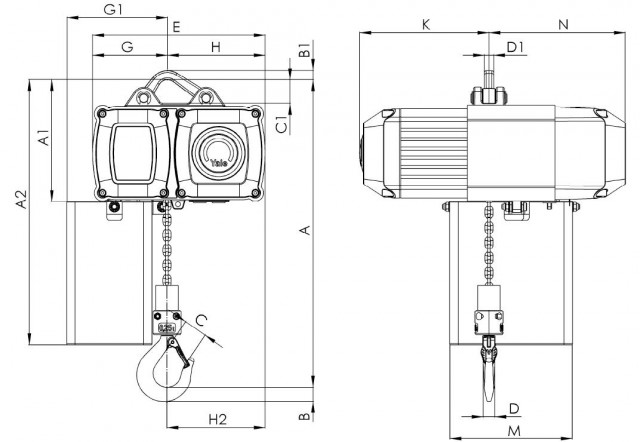

Wciągniki łańcuchowe typu CPV U - stacjonarne mocowane na uchu - układ 2/1
Udźwigi od 500,0kg do 2000,0kg
Wciągniki typu CPV i CPVF w wykonaniu U to wciągniki stacjonarne z mocowaniem na uchu..
Wysokość podnoszenia (standard) Hp=3,0m
Napięcie zasilania Uz=400 V (3-fazy, 50 Hz )
Napięcie sterowania Us=42V
Stopień ochrony silników - IP55
Stopień ochrony kasety - IP65
GNP (Grupa natężenie pracy) - 1Am/M4
Układ cięgien - 2/1
Maksymalna temperatura pracy - 40o C
Opcje wyposażenia:
- inna wysokość podnoszenia (maksymalną wysokość podnoszenia Hpmax podano w tabeli)
- pojemnik na łańcuch
- napięcie zasilania Uz=230 V
- sterowanie radiowe
- mocowanie na haku
- licznik godzin pracy
Charakterystyka techniczna
| Typ | Udźwig | Układ | Lańcuch nośny | Prędkość podnoszenia | Moc silnika podnoszenia | ED | Masa* | Maksymalna wysokość podnoszenia |
| Q | d x t | Vp | Pp | Hpmax | ||||
| kg | mm | m/min | kW | kg | m | |||
| CPV 05-04 U | 500,0 | 2/1 | 4,0x12,2 | 4,0 | 0,37 | 50 | 25,0 | 26,0 |
| CPVF 05-04 U | 500,0 | 2/1 | 4,0x12,2 | 4,0/1,0 | 0,37/0,09 | 33/17 | 26,0 | 26,0 |
| CPV 10-04 U | 1000,0 | 2/1 | 5,0x15,1 | 4,0 | 0,75 | 50 | 28,0 | 20,0 |
| CPVF 10-04 U | 1000,0 | 2/1 | 5,0x15,1 | 4,0/1,0 | 0,75/0,18 | 33/17 | 29,0 | 20,0 |
| CPV 20-04 U | 2000,0 | 2/1 | 7,1x20,5 | 4,0 | 1,5 | 50 | 63,0 | 9,0 |
| CPVF 20-04 U | 2000,0 | 2/1 | 7,1x20,5 | 4,0/1,0 | 1,5/0,37 | 33/17 | 64,0 | 9,0 |
