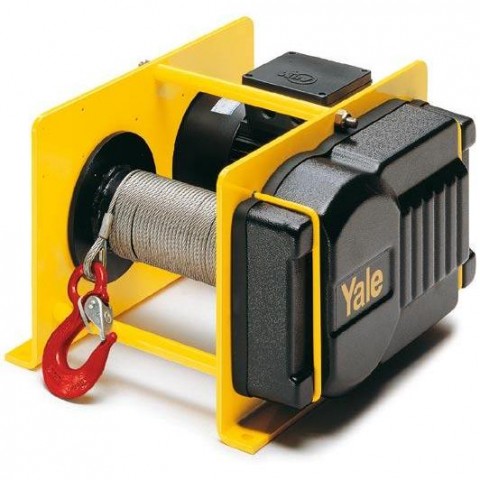

Wciągarki RPE
Udźwigi od 250,0kg do 1000,0kg
Napięcie zasilania - 400,0V (3-fazy) i 230,0V (1-faza)
Napięcie sterowania - 220V lub 42,0V (kaseta z 2,0m przewodem)
Zabezpieczenie silnika - IP54
Charakterystyka techniczna
Typ | Nr katalogowy | Udźwig | Prędkość pdnoszenia | Średnica liny | Moc | Długość liny | Długość liny | Długość liny | Długość liny | Masa bez liny |
1 warstwa | 2 warstwa | 3 warstwa | 4 warstwa | |||||||
daN | m/min | mm | kW | m | m | m | m | kg | ||
RPE 2-13 | 01303.071796 | 250,0 | 13,0 | 4,0 | 0,6 | 11,2 | 24,4 | 38,8 | 54,5 | 31,8 |
RPE 5-6 | 01303.071857 | 500,0 | 6,5 | 6,0 | 0,6 | 7,0 | 16,4 | 27,0 | 38,8 | 32,8 |
RPE 5-12 | 01303.071918 | 500,0 | 12,0 | 6,0 | 1,1 | 11,0 | 24,9 | 39,7 | 55,4 | 41,0 |
RPE 9-6 | 01303.071956 | 990,0 | 6,0 | 8,0 | 1,1 | 10,2 | 23,0 | 37,4 | - | 76,0 |
RPE 10-6 | 01303.072014 | 1000,0 | 6,0 | 8,0 | 1,1 | 10,2 | 23,0 | 37,4 | - | 76,9 |
Typ | Siła w linie (ostatnia warstawa) | Rozmiar bębna | Maksymalna długość liny |
daN | m | ||
RPE 2-13 L | 250,0 | 2 | 80,0 |
RPE 5-6 L | 500,0 | 2 | 58,0 |
RPE 9-6/10-6 L | 990,0/1000,0 | 2 | 56,0 |
RPE 2-13 XL | 250,0 | 3 | 200,0 |
RPE 5-6 XL | 500,0 | 3 | 140,0 |
RPE 5-12 XL | 500,0 | 3 | 140,0 |
RPE 9-6/10-6 XL | 990,0/1000,0 | 3 | 100,0 |
Wciagarki z bębnami rowkowanymi (zalacene przy pracy 1 - warstwowej)
Typ | Siła w linie (ostatnia warstawa) | Rozmiar bębna | Długość lina w pierwszej warstwie | Maksymalna długość liny |
daN | m | |||
RPE 2-13 R | 250,0 | 1 | 8,8 | 43,0 |
RPE 5-6 R | 500,0 | 1 | 6,2 | 33,0 |
RPE 9-6/10-6 R | 990/1000 | 1 | 8,2 | 30,0 |
RPE 2-13 LR | 250,0 | 2 | 13,3 | 64,0 |
RPE 5-6 LR | 500,0 | 2 | 9,5 | 49,0 |
RPE 5-12 LR | 500,0 | 2 | 9,5 | 49,0 |
RPE 9-6/10-6 LR | 990/1000 | 2 | 12,9 | 47,0 |
RPE 2-13 XLR | 250,0 | 3 | 35,3 | 165,0 |
RPE 5-6 XLR | 500,0 | 3 | 25,7 | 128,0 |
RPE 5-12 XLR | 500,0 | 3 | 25,7 | 128,0 |
RPE 9-6/10-6 XLR | 990/1000 | 3 | 25,2 | 89,0 |

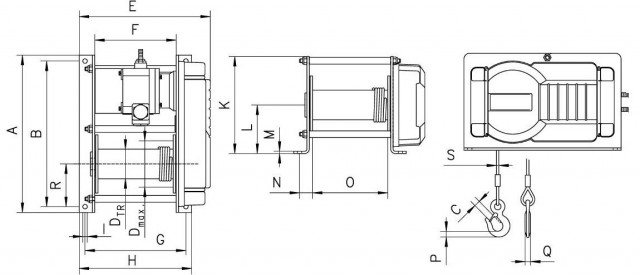

Wymiary | A | B | C | DTR | Dmax | DA | E | F | G | H | I | K | L | M | N | 0 | P | Q | R | S |
Typ | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
RPE 2-13 | 405,0 | 375,0 | 18,0 | 76,0 | 104,0 | 150,0 | 338,0 | 210,0 | 260,0 | 290,0 | 11,0 | 250,0 | 125,0 | 6,0 | 33,0 | 194,0 | 19,0 | 13,0 | 125,0 | 4,0 |
RPE 5-6 | 405,0 | 375,0 | 18,0 | 76,0 | 118,0 | 150,0 | 338,0 | 210,0 | 260,0 | 290,0 | 11,0 | 250,0 | 125,0 | 6,0 | 33,0 | 194,0 | 19,0 | 13,0 | 125,0 | 6,0 |
RPE 5-12 | 405,0 | 375,0 | 18,0 | 76,0 | 118,0 | 150,0 | 428,0 | 300,0 | 350,0 | 380,0 | 11,0 | 250,0 | 125,0 | 6,0 | 33,0 | 284,0 | 19,0 | 13,0 | 125,0 | 6,0 |
RPE 9-6 | 525,0 | 485,0 | 25,0 | 108,0 | 148,0 | 180,0 | 450,0 | 270,0 | 345,0 | 380,0 | 13,0 | 340,0 | 170,0 | 10,0 | 47.5 | 250,0 | 24,0 | 19,0 | 170,0 | 8,0 |
RPE 10-6 | 525,0 | 485,0 | 25,0 | 108,0 | 148,0 | 180,0 | 450,0 | 270,0 | 345,0 | 380,0 | 13,0 | 340,0 | 170,0 | 10,0 | 47.5 | 250,0 | 24,0 | 19,0 | 170,0 | 8,0 |

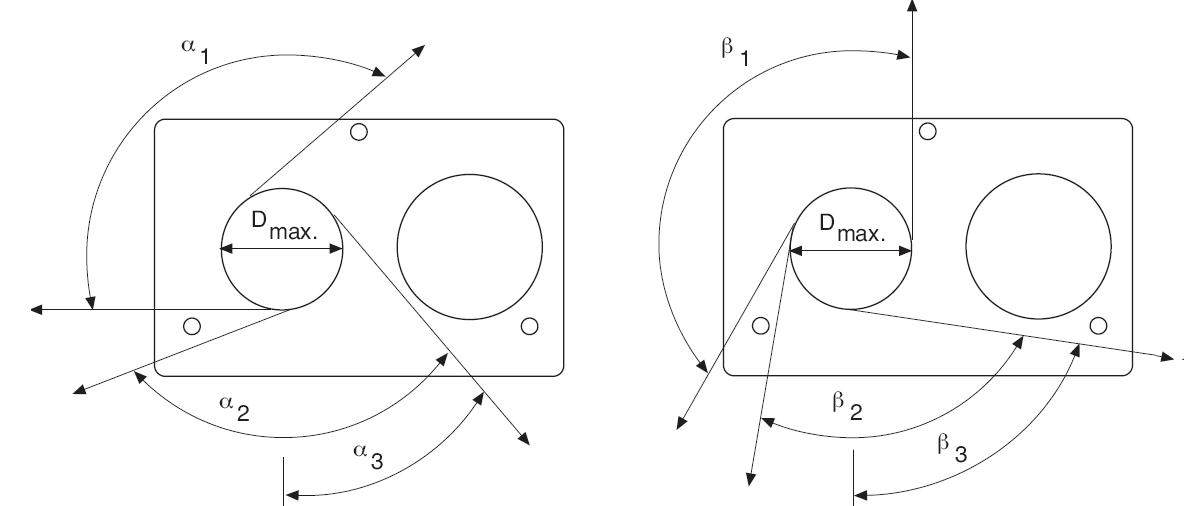

Możliwe kierunki prowadzenia liny.
Typ | α1° | α2° | α3° | β1° | β2° | β3° |
RPE 2-13 | 130 | 110 | 40 | 150 | 90 | 80 |
RPE 5-6 | 130 | 110 | 40 | 150 | 90 | 80 |
RPE 5-12 | 130 | 110 | 40 | 150 | 90 | 80 |
RPE 9-6 | 145 | 125 | 50 | 155 | 100 | 83 |
RPE 10-6 | 145 | 125 | 50 | 155 | 100 | 83 |
